Automatische Umreifungsmaschine HDS-9 S für Kleinstpackstücke

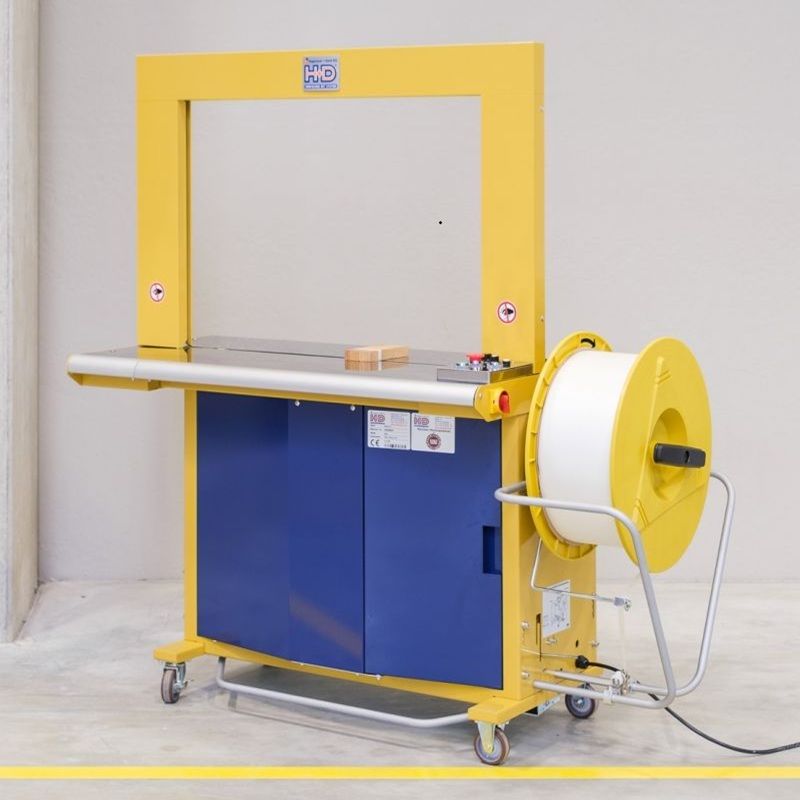

HDS-9 S Vollautomat Kleinstpackstücke

Automatische Umreifungsmaschine HDS-9 S für kleine, schmale oder runde Produkte

Die Umreifung von kleinen, schmalen oder runden Produkten mit sehr kleiner Auflagefläche ist die Spezialität der automatischen Umreifungsmaschine HDS-9 S. So führt der Einsatz einer speziellen Druckplatte für den Heißsiegelverschluss auch bei kleinsten Produktabmessungen nicht zu lockeren Umreifungen. Denn die Druckplatte ist durch eine Kröpfung der darunter liegenden Stempel und eine schlanke Schweißzunge extrem kompakt ausgeführt. Nach Wegschwenken der Druckplatte und zeitgleicher Freigabe der Umreifung gibt es so gut wie keine Bandspannungsverluste. Mit der automatischen Umreifungsmaschine HDS-9 S können deshalb kleine oder schmale Produkte schon ab 30 mm Breite und runde Waren schon ab 80 mm Durchmesser sicher und fest umreift werden.

Wie alle automatischen Umreifungsmaschinen der Serie HDS-9 ist auch die HDS-9 S für den industriellen Dauerbetrieb konstruiert. Ein Motor, gesteuert und automatisch durch eine Elektronik überwacht, treibt die Hauptwelle. Über elektromagnetische Kupplungen und Bremsen sowie Magnetspulen werden die einzelnen Funktionsabläufe realisiert. Auch Bandvorschub und Bandspannmechanismus sind mit einer Kontrollelektronik und Steuerinitiatoren gekoppelt. Ein Sekundär-Motor treibt bei Bandbedarf die Förderrolle für den Bandspeicher.

Die Einzelaufhängung der Bandklappen, Präzisionsteile und sorgfältigste Montage garantieren stets eine perfekte Versiegelung. Störende Bandüberschläge sind ausgeschlossen. Nahezu alle mechanischen Bauteile arbeiten über Jahre hinweg absolut wartungsfrei.

Produktfotos Automatische Umreifungsmaschine HDS-9 S für Kleinstpackstücke

Umreifungsmaschine HDS-9S für kleine, schmale oder runde Produkte.
In unterschiedlichen Rahmengrößen ab 650 x 400 mm lieferbar.

Technische Daten

Technische Daten HDS-9 S
Packstückgröße: Min: 30 x 30 mm (B x H), Max: entsprechend Rahmengröße
Packstückgewicht: Max: 100 kg
Leistung: ca. 23 Umreifungen/Min.
Verschlussmaterial: Polypropylenband in den Breiten 8,0 - 16,0 mm
Verschlussart: Heißsiegelverschluss
Bandspannkraft: 40 - 450 N
Maschinenabmessung: 1412 x 610 x 1183mm (LxBxH)
Standardrahmen: 474 x 278mm (+/- 200) (LxH)
Tischhöhe: 790 mm
Maschinengewicht: 210 kg
Anschlusswert: 3x400 V, 50 Hz
Anschlussleistung: 0,85 kW

Produktkatalog

Laden Sie hier den Produktkatalog für dieses Produkt herunter:

3-Kartonverschluss-mit-Umreifungsband-3.60MB.pdf

Fragen & Antworten

Wissenwertes über die Umreifung von kleinen, schmalen oder runden Produkten

Wie umeife ich kleine oder schmale Produkte optimal?

Die automatische Umreifungsmaschine HDS-9 S ist ideal, um kleine oder schmale Produkte mit geringer Auflagefläche zu umreifen. Ihr gekröpfter Schweißkopf erlaubt es, kleine oder schmale Produkte mit nur 30 mm Breite und 30 mm Höhe zu umreifen. Die schwenkbare Druckplatte, welche mit den Press- und Schneidstempeln kollaboriert, ist extrem flach gebaut und führt bei der Freigabe des Umreifungsbands zu keinen Bandspannungsverlusten.

Wie umreife ich runde Produkte mit kleiner Auflagefläche?

Da die automatische Umreifungsmaschine HDS-9 S eine speziell kleine Druckplatte besitzt, werden selbst runde Produkte schon ab 80 mm Ø ohne nennenswerten Bandspannungsverlust umreift. Wird zusätzlich ein Umreifungsband mit hoher Elongation, d.h. Dehnfähigkeit, eingesetzt, können mögliche Bandspannungsverluste, die beim Wegschwenken der Druckplatte entstehen, zusätzlich reduziert werden. In extremen Fällen bieten H+D auch ein Umreifungsband mit Super-Elongation an. Bitte kontaktieren Sie hierzu unser Verkaufsteam.
