FT-10 Halbautomatischer Deckelklappenfalter
FT-55 Vollautomatischer Deckelklappenfalter

FT-10/FT-55 Deckelklappenfalter

Deckelklappenfalter FT-10 und FT-55

Automatische Einfalten von Karton-Deckelklappen
Das Einfalten der Karton-Deckelklappen vor dem Kartonverschluss ist bei einer vollautomatischen Anlage unumgänglich. Aber auch im halbautomatischen Betrieb werden Mitarbeiter durch einen maschinellen Klappeneinschlag erheblich entlastet. Mit den Deckelklappenfaltern FT-10 und FT-55 werden die vier Deckelklappen von Kartons des Typs Fefco 0201 vollautomatisch eingefaltet.

Flexible Einsatzmöglichkeiten
Die Deckelklappenfalter der FT-Serie kommen zum Einsatz, wo das Kartonspektrum einer HD-400 oder HD-602 an seine Grenzen stößt oder eine bestehende halbautomatische Lösung um einen vollautomatischen Klappeneinschlag erweitert werden soll. Somit kann eine bestehende Kartonverschließmaschine HD-10 oder HD-55 durch einfache Ergänzung mit einem Klappenfalter zu einem leistungsfähigen Vollautomaten aufgerüstet werden, speziell bei extremen Kartonformaten. Die Steuerung der reibungslosen Kartonübergabe ist in der SPS des Klappenfalters bereits enthalten.

FT-10 für Serien gleicher Kartons
Der halbautomatische Deckelklappenfalter FT-10 ist ideal für Verpackungslinien mit Serien gleich großer Kartonformate. Bei dieser Maschine erfolgt die Einstellung auf unterschiedliche Kartonformate innerhalb kürzester Zeit mittels Handhebel und eines flexibel montierten Sensors für die Kartonlänge.

FT-55 für wechselnde Kartonformate
Der vollautomatische Deckelklappenfalter FT-55 wurde für Produktionsanlagen konzipiert, bei denen unterschiedliche Kartongrößen in einer Verpackungslinie zusammenlaufen. Die FT-55 stellt sich mittels einer speziellen Sensorik auf die jeweilige Kartonlänge, -breite und -höhe ein. Das Oberteil senkt sich automatisch bis zur Oberkante des Kartons ab, faltet die Deckelklappen ein und übergibt den Karton an die nachfolgende Verschließeinheit.



Für alle Modelle steht ein umfassendes Zubehör-Programm zur Verfügung. So können die Maschinen mit Doppelsäule, Klebebandüberwachung (Tape-Alarm), Sicherheitseinhausung, Fotozellensteuerung im Einlauf uvm. ausgerüstet werden.

Produktfotos FT-10 Halbautomatischer Deckelklappenfalter
FT-55 Vollautomatischer Deckelklappenfalter

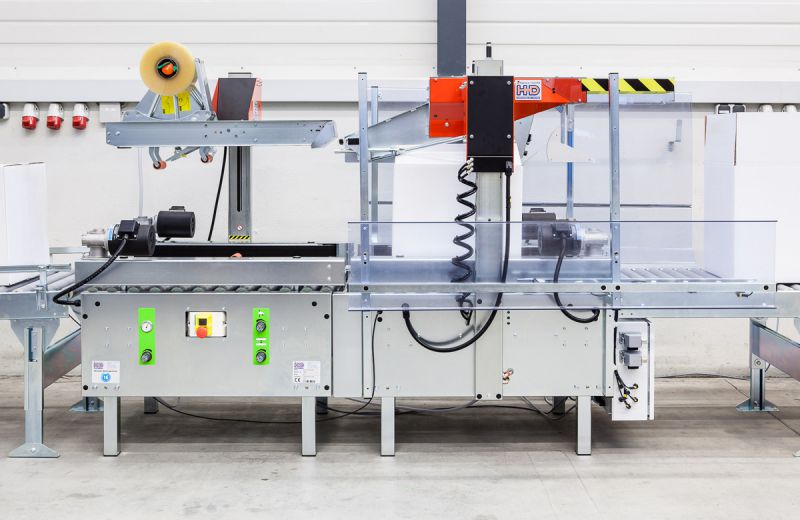

Automatische Übergabe eines Kartons von dem Deckelklappenfalter zum Kartonverschließer
Prozesssicherer Funktionsablauf durch übergeordnete Steuerung
Einfalten der 4. Klappe über einschwenkenden Hammer
Einfaltmechanismus mit Schutzbügel
Über Sensorik wird die Kartonposition erkannt und der Faltvorgang gestartet
Je nach Kartontyp kann der Einfaltmechanismus angepasst werden (z.B. für geteilte Stirnlaschen)

Produktvideo

Weitere Produktvideos finden Sie in unserer Mediathek.

Technische Daten

Technische Daten FT-10 5-5-7 FT-12 5-5-7 FT-12 5-8-7 FT-12 Maxi 7-8-7
Kartongröße*
 Max. (L x B x H) mm 700 x 460 x 470 850 x 460 x 470 850 x 460 x 770 850 x 710 x 625
 Min. (L x B x H) mm 200 x 120 x 95 300 x 120 x 95 300 x 120 x 95 300 x 120 x 125
Seitenantriebe
 Höhe 50 mm + + + o
 Höhe 80 mm o o o +
Arbeitshöhe max./min.
 920 - 820 mm o o o o
 820 - 720 mm o o o o
 720 - 620 mm + + + +
 620 - 520 mm o o o o
 520 - 420 mm o o o o
Gewicht kg 175 175 175 220
Kapazität* Max. 18 Kartons/ min.
Elektrische Daten 3 x 400 V, 50-60 Hz, Leistungsaufnahme 0,3 kW.
Andere technische Daten sind auf Anfrage erhältlich.
Luftverbrauch FT-10/-12 Max. 0,6 l bei 6 bar pro Karton.

+ = Standard
o = Optional



Technische Daten FT-55 5-5-7 FT-55 Maxi 7-8-7
Kartongröße*
 Max. (L x B x H) mm 600 x 460 x 470 850 x 710 x 640
 Min. (L x B x H) mm 200 x 120 x 95 300 x 150 x 120
Seitenantriebe
 Höhe 50 mm + o
 Höhe 80 mm o +
Arbeitshöhe max./min.
 920 - 820 mm o o
 820 - 720 mm o o
 720 - 620 mm + +
 620 - 520 mm o o
 520 - 420 mm o o
Gewicht kg 230 230
Kapazität* Max. 8 Kartons/ min.
Elektrische Daten 3 x 400 V, 50-60 Hz, Leistungsaufnahme 0,3 kW.
Andere technische Daten sind auf Anfrage erhältlich.
Luftverbrauch FT-55 5-5-7 Max. 16,7 - 19,2 l bei 6 bar pro Karton.
FT-55 7-8-7 Max. 22,2 l bei 6 bar pro Karton.

+ = Standard
o = Optional

* Variiert je nach Ausführung und Qualität des jeweiligen Kartons

Änderungen vorbehalten
