Ladungssicherung: Palettenwickler, Stretchroboter, Horizontalwickler

Das weltweite Versandvolumen von Paletten steigt stetig und damit auch die Notwendigkeit einer verlässlichen Palettensicherung. Stretchfolie ist aufgrund ihres Dehnverhaltens, ihrer Wirtschaftlichkeit und ihres Vorteils, Paletten vollflächig zu sichern und zu schützen, ideal.

Mit Palettenwicklern wirtschaftlich und ergonomisch arbeiten
Eine Palette per Hand vernünftig zu stretchen, dauert ein paar Minuten. Bei 20 Paletten täglich, verbringt man bereits nach 14 Tagen einen kompletten Arbeitstag nur mit der Palettensicherung. Die manuelle Arbeit ist dabei äußerst anstrengend, da teils im gebeugten Zustand und rückwärtslaufend eine Folie mit Spannung um eine Palette gewickelt werden muss. Ein Palettenwickler erledigt diese Arbeit automatisch und effizient: Folienanfang an der Palette fixieren, Maschine starten – Folie wird mit maximaler Dehnung auf die Palette automatisch aufgetragen. Stretchwickler rechnen sich bereits ab 5 Paletten pro Tag!

Folienvordehnsysteme helfen, den Verbrauch zu senken und die Umwelt zu schonen
Der beste Umweltschutz wird durch Folienvermeidung erzielt. Ziel unserer ökologischen Verantwortung ist daher, Palettenwickelmaschinen zu bauen, die nur so viel Folie benötigen, dass eine zuverlässige Ladungssicherung garantiert wird. Dies erreichen wir mit elektronischen Dehnungsmessern und Folienvordehnsystemen, welche Stretchfolie mittels unterschiedlich schnell laufender Walzen dehnen. Stretchfolien können so von 23 my auf bis zu 5 my Stärke gestretcht werden, ohne Folienabrisse zu riskieren. Damit sparen Sie bis zu 75 % Stretchfolie ein!

Verarbeitung von Bio-Stretchfolien auf unseren Maschinen

Palettenwickelmaschinen von H+D verarbeiten alle gängigen Bio-Stretchfolien, egal ob diese aus Re-Granulat, Kiefernharz (Tallöl) oder einem kompostierbaren Rohstoff (BASF ecoflex) hergestellt sind. Die Foliendehnsysteme unserer gehobenen Wicklerklasse lassen sich elektronisch auf den jeweiligen Folientyp einstellen. Bei Basisgeräten kann die Dehnung mechanisch oder durch Veränderung der Getriebeübersetzung angepasst werden.



Für jede Anwendung den passenden Stretchautomaten
Jede Kundenanforderung ist anders und verlangt nach individuellen Lösungen. Daher ist unser Produktprogramm modular aufgebaut und flexibel anpassbar. Wir haben stets das richtige Gerät für Sie, ganz gleich, ob Sie 5 Paletten oder 500 Paletten pro Tag stretchen. Sie haben Sonderpaletten? Kein Problem, hier kommen wir in der Regel mit speziellen Drehtellergrößen oder einem selbstfahrenden Wickelrobot weiter. Und für vollautomatische Prozesse erhalten Sie von uns eine schlüsselfertige Stretchanlage inklusive Palettenfördertechnik, Sicherheitstechnik und Drehteller-, Dreharm- oder Ringwickler.

Palettenwickler von H+D haben eine unschlagbare Qualität
Alle unsere Maschinen sind langlebige Qualitätsprodukte, für die wir auch nach 25 Jahren eine Ersatzteilverfügbarkeit garantieren. Jede Baugruppe wurde auf ihre Tauglichkeit im industriellen Dauerbetrieb intensiv getestet. Angegebene Traglasten können auch als Punktlast garantiert werden. Sensoren, Motoren, Steuerungen und der mechanische Aufbau der gesamten Einheit entsprechen dem aktuellen Energie- und Sicherheitsstandard, eine optionale Echtzeit-Abfrage von Leistungsdaten über eine Schnittstelle erfüllt die Anforderungen von Industrie 4.0.

Zubehör und Sonderfunktionen von Palettenwicklern
Alle unsere Maschinen profitieren von einem umfangreichen Sortiment an Zurüstteilen. Eine eichfähige Waage mit Thermodrucker gehört genauso zum Standardrepertoire, wie die Vorrichtung zur Schnurbildung, eine automatische Folienanlege- und Abschneidvorrichtung, Andruckteller, Ausführungen in Edelstahl, automatischer Deckblattaufleger, Ionisierungsstäbe gegen statische Aufladung der Folie u.v.m.

Drehteller, Dreharm oder Roboter?

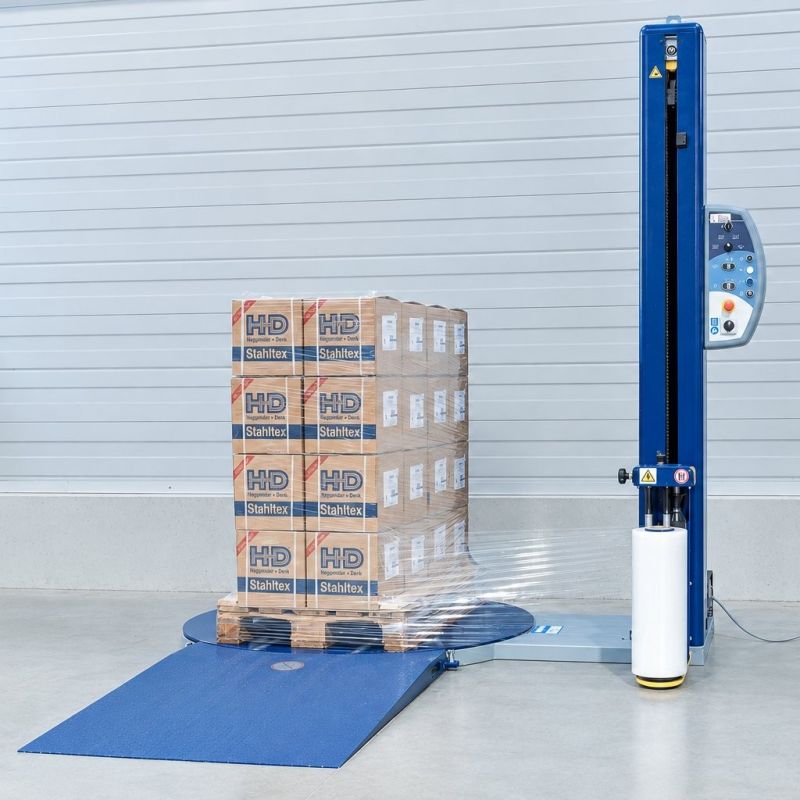

Drehteller-Wickler
Der Drehteller-Wickler ist der Klassiker unter den Palettenwicklern: eine rotierende Palette wird über einen Folienwagen, der sich an einem Turm nach oben und unten bewegt, gestretcht. Man unterscheidet verschiedene Möglichkeiten der Paletten-Andienung:

  • Mittels Stapler wird die Palette direkt auf dem Drehteller abgesetzt.
  • Über eine Rampe kann die Palette mit Hubwagen oder Ameise auf den Drehteller gefahren werden.
  • Die M-Aussparung im Drehteller (Hufeisen) ermöglicht das ebenerdige Einfahren mit Hubwagen oder Ameise.
  • Ein Unterfahrrahmen ermöglicht es einer Ameise, den Drehteller mit dem Fahrwerk zu unterfahren und die Palette abzusetzen.
  • Der Drehteller wird plan im Hallenboden versenkt und ist von allen Seiten zugänglich.

Pros:

  • Mechanisch robuste Konstruktion mit wenig bewegenden Teilen.
  • Einfache Installation ohne Befestigungsmaterial.
  • Über Stapler-Einfahrtaschen mobil einsetzbar.
  • Wenig Platzbdarf, speziell wenn der Drehteller im Hallenboden versenkt wird.
  • Einfache Zurüstung von Optionen, wie Waage, Folienanlege- und Trennsystem oder Vorrichtung für Schnurbildung.

Cons:

  • Max. Palettenformat ist an Drehtellergröße gebunden.
  • Bei sehr schweren Paletten > 1,5 t erhöhter Verschleiß der Stützrollen.
  • Max. Drehtellergeschwindigkeit gesetzlich abgeregelt.

Dreharm-Wickler
Dreharm-Wickler sind leistungsstarke Maschinen für eine professionelle Ladungssicherung bei ruhender Palette. Der Dreharm ist kann freistehend oder an einer bauseitigen Säule montiert werden und ist in unterschiedlichen Bauformen lieferbar. Seine Funktion ist einfach und robust:

  • Ein Folienwagen rotiert um eine ruhende Palette und stretcht durch seine Auf-/Ab-Bewegung die Ladung ein.
  • Die Andienung der Palette erfolgt einfach durch Absetzen innerhalb der Bodenmarkierungen.
  • Im halbautomatischen Betrieb wird der Folienanfang am Palettenfuß befestigt. Ist der Palettenwickler mit einem Folienanlege- und Trennsystem ausgestattet, erfolgt dieser Schritt automatisch.
  • Die Rotationseinheit ist mit Sensoren und mechanischen Abschaltleisten für einen sicheren Betrieb ausgestattet.

Pros:

  • Schonende Palettensicherung, da Palette während des Wickelvorgangs ruht.
  • Ideal für empfindliche, instabile Ladungen, da keine Fliehkräfte auf die Palette wirken.
  • Höhere Wickelleistung durch große Rotationsgeschwindigkeit.
  • Möglichkeit der freien Aufstellung durch Conter-Gewicht an der Säule. Dadurch auch mobil.
  • Dreharm in unterschiedlichen Abmessungen lieferbar.

Cons:

  • Relativ großer Platzbedarf.
  • Montageaufwand bei Erstinbetriebnahme.
  • Erhöhter Aufwand für Schutz- und Sicherheitseinrichtungen.

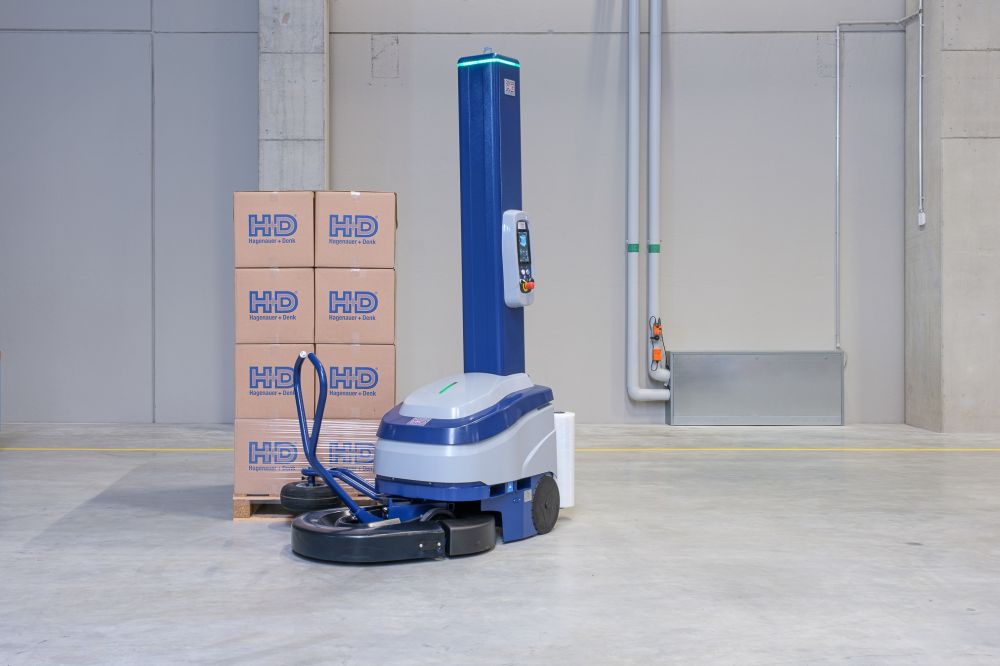

Stretch-Roboter
Der Stretch-Roboter arbeitet ortsunabhängig und sichert Paletten selbsttätig mit Stretchfolie. Neben dem motorischen Fahrwerk erfolgt auch die Auf/Ab-Bewegung des Folienwagens automatisch. Der Wickelrobot besitzt eine gute Standfestigkeit und eine robuste Funktionalität:

  • Mittels der Deichsel wird der Robot motorisiert zur Ware geführt.
  • Das Anlegen der Folie erfolgt per Hand am Palettenfuß.
  • Bei Start fährt der Wickler eigenständig um die Palette. Das Tastrad erkennt dabei die Konturen.
  • Die Auf/Ab-Geschwindigkeit des Folienwagens wird über eine automatische Kantenerkennung gesteuert.
  • Integriertes Schnellladesystem für die 2 x 12V Akkus.
  • Einfach Zurüstung von Optionen, wie Folientrennsystem oder motorische Folienvordehnung. Ebenfalls sind verschiedene Turmhöhen wählbar.

Pros:

  • Ortunabhängige, mobile Palettensicherung.
  • Robot arbeitet unabhängig von Palettengröße und Palettenkontur.
  • Kein Montageaufwand.
  • Hohe Maschinenverfügbarkeit durch Twin-Akku. Mehr als 250 Paletten können ohne Ladevorgang gestretcht werden.
  • Sensoren und Sicherheitsbumper schützen vor Kollisionen.

Cons:

  • Relativ großer Platzbedarf.
  • Für das Tastrad ist ein minimales Palettegewicht von ca. 100 kg erforderlich.
  • Batteriebetrieb erfordert regelmäßiges Aufladen.

Mobiler Palettenwickler PX-400
PX 400 Mobiler Palettenwickler »

Fahrbarer Wickler mit motorischem Folienvordehnsystem

mehr erfahren

Palettenwickler PX 950-R mit Basisausstattung
PX 950-R Palettenwickler Basisausstattung »

Das perfekte Einstiegsgerät für alle Standard-Anwendungen

mehr erfahren

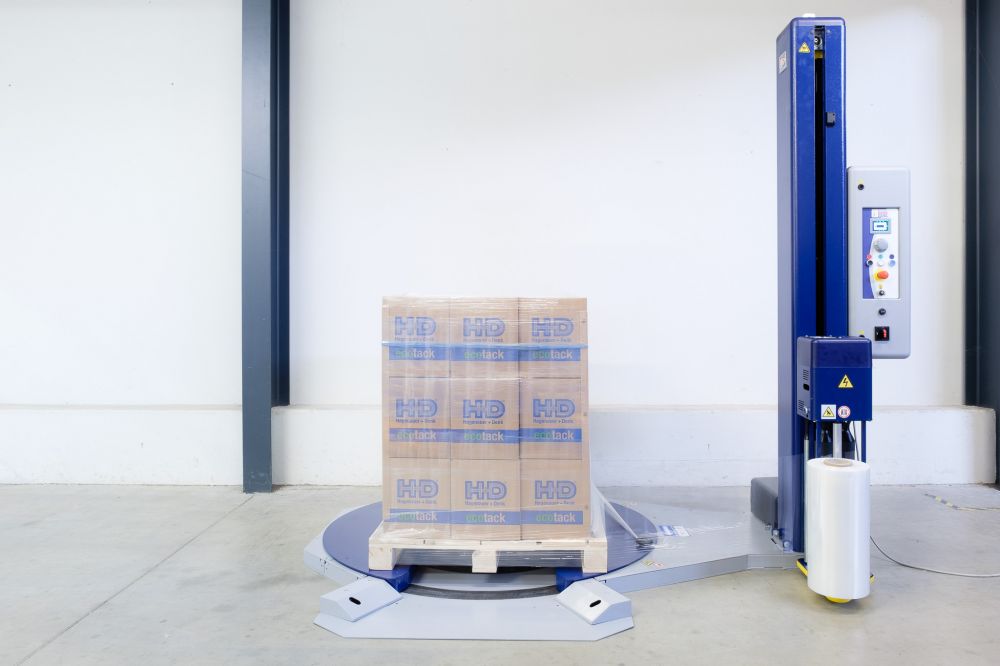

Palettenwickler Multi PX 1500-R
PX 1500-R Palettenwickler Multi »

Gehobene Ausstattung mit mehr Flexibilität bei Standard- und speziellen Anwendungen

mehr erfahren

Palettenwickler PX 2000-R mit Vollausstattung
PX 2000-R Palettenwickler Vollausstattung »

Von 300 % Folienvordehnung bis Industrie 4.0 - alles ist möglich

mehr erfahren

Palettenwickler PX 2000-R mit Abschneidvorrichtung
PX 2000-R Palettenwickler mit Folienanlege-/Trennsystem »

Der günstige Schritt zum Vollautomat - einfache Fernbedienung vom Stapler

mehr erfahren

Palettenwickler PX 2500-R mit Dreharm
PX 2500-R Palettenwickler mit Dreharm »

Dreharmwickler für hohe Durchsätze und empfindliches Palettiergut

mehr erfahren

Mobiler Palettenwickel Robot PR 2002
PR 2007 Stretchroboter (Wickelroboter) »

Arbeitet ortsunabhängig und flexibel - ideal bei wenig Platz

mehr erfahren

Alle Zurüstteile im Überblick...
Weitere Zurüstteile im Überblick... »

Andruckteller, Waagen, Ionisierungsstäbe, Schnurbildung, Infrarot-Sensor - fordern Sie uns!

mehr erfahren


Vollautomatischer Drehteller Stretchwickler
PX 3000 Vollautomatischer Drehteller-Stretchwickler »

Für einen kontinuierlichen Workflow gerade im Schichtbetrieb

mehr erfahren

Palettenwickler PX 3000-A
PX 3000-A Vollautomatischer Dreharm-Stretchwickler »

Ideal für übergroße Paletten, empfindliches Palettiergut und hohe Leistung

mehr erfahren

Vollautomatischer Ring-Stretchwickler PX 8000
PX 8000 Vollautomatischer Ring-Stretchwickler »

Mit automatischem Rollenwechselsystem einer der schnellsten Wickler der Welt

mehr erfahren

Palettenwickler PX 3000 mit Hubstation und Deckblattaufleger
Hubstation und Deckblattaufleger für vollautomatische Stretchwickler »

Optimaler Materialfluss in der gesamten Prozesskette

mehr erfahren


Horizontalwickler CO-400
CO 400 Horizontalwickler (Horizontal-Stretchwickler) Halbautomat »

Zum Bündeln von Langgut und zur Fixierung von Produkten auf Trays

mehr erfahren

Automatischer Horizontal-Stretchwickler
CO 4000 Horizontalwickler (Horizontal-Stretchwickler) Vollautomat »

Fixierung von Produkten auf Trays mit automatischer Formatanpassung

mehr erfahren




Weshalb ein Palettenwickler auch für Ihr Unternehmen sinnvoll ist

  • Maximale Zeitersparnis: Sie starten den Wickler per Knopfdruck, alles andere erledigt die Maschine - auf Wunsch auch mit Anlegen und Trennen der Folie.

  • Komplette körperliche Entlastung: Gebücktes Rückwärtslaufen mit Handabroller gehört der Vergangenheit an.

  • Hohe Folienersparnis: Reduzieren Sie mit unseren motorischen Vordehnsystemen den Folienverbrauch um 75 %.



  • Bessere Ladungssicherung: Durch die maschinelle Foliendehnung wird Ihre Ware speziell am Palettenfuß und Palettenkopf optimal stabilisiert.

  • Wasserfeste Wicklung: Durch das Deckblatt-Wickelprogramm ist ein Allseitenschutz einfach möglich.

  • Professionelles Erscheinungsbild: Maschinell gewickelte Paletten haben eine faltenfreie Oberfläche und erreichen Ihren Kunden in einem ansprechenden Zustand.

Anwendungsbeispiel: Palettenwickler mit automatischem Folienanlege- und Trennsystem für WÜRTH

Durch unseren modularen Systembaukasten haben wir bei Würth Industrie Service halbautomatische Palettenwickler bis zum vollautomatischen Betrieb ausgebaut:

  • Bequeme Bedienung vom Stapler: Der Wickelprozess wird einfach per Funk gestartet.

  • Keine wegstehenden Folienfahnen: Der Folienanfang wird mit eingewickelt und das Folienende thermisch angesiegelt.

  • Multi Level Control: Individuelle Parametereinstellung für jeden Palettenabschnitt für die perfekte Ladungssicherung.

  • Ideal bei empfindlichem Palettiergut: Vorgereckte Folie kann mit minimaler Anlegespannung aufgetragen werden. Zusätzlich stabilisiert ein Andruckteller die Ladung.

  • Optional auch mit Waage: Auf Wunsch lässt sich der Wickler mit einer eichfähigen Palettenwaage ausrüsten.






H+D Palettenwickler: Hersteller und Montage seit mehr als 50 Jahren!

Palettenwickler haben bei H+D eine lange Tradition. Bereits in den 70er Jahren des letzten Jahrhunderts haben wir für die damals neu entwickelten Stretchfolien aus PE unsere ersten Wickelgeräte gebaut. Der Drehteller bewegte sich noch etwas langsamer und die Folie wurde über einen einfachen Bremskeil und nicht wie heute üblich, über ein elektronisches Folienvordehnsystem gerreckt. Aus dem Pinonier von damals ist heute ein führender Hersteller und Montagespezialist von Palettenwicklern in Deutschland geworden.

Basis unseres Erfolgs bildet der modulare Aufbau der Geräte, der es unseren Kunden erlaubt, aus einem umfangreichen Programm an Grundelementen und Zurüstteilen auszuwählen. Dies gibt jedem Kunden die Garantie, genau das Gerät zu erhalten, welches er für seine individuellen Anforderungen benötigt. Die einzelnen Baugruppen der Palettenwickler sind standardisiert und können bei uns im Haus oder mittels verlängerter Werkbank bei Vorlieferanten einfach gefertigt werden.




Palettenwickelmaschinen sind heute fester Bestandteil einer modernen Verpackungslogistik

Wenn Sie eine Palettenwickelmaschine erwerben möchten, die auf Ihre individuellen Anforderungen zugeschnitten ist, dann kontaktieren Sie uns. In unseren Ausstellungsräumen können Sie verschiedene Ausstattungsvarianten anschauen und testen. Gerne vereinbaren wir auch einen Besuchstermin bei Ihnen vor Ort oder über MS Teams.

FAQs zu Palettenwicklern

Wieviel Folie lässt sich mit Stretchautomaten einsparen?

Stretchwickler sind wahre Folieneinspar-Meister. Durch ihre Foliendehnsysteme können Stretchfolien während des Wickelprozesses um bis zu 70 % gedehnt werden. Moderne Stretchfolien halten solche Dehnwerte aus. Damit erhöht sich nicht nur die Qualität der Palettensicherung, durch die Dehnung wird auch ein Betrag zur Ressourcenschonung geleistet.


Was kostet ein Palettenwickler beim Hersteller?

Einstiegsgeräte sind bei H+D bereits ab ca. € 3.500,-- zu haben. Dies sind Drehtellerwickler mit einer Fotozelle für die Höhenabtastung, einer Programmautomatik für Fuß- und Kopfwicklungen und einem Folienwagen mit mechanischer Folienbremse. Die Paletten werden meist über eine separate Rampe auf den Drehteller gebracht. Wer mehr Komfort sucht und die Stretchfolie beispielsweise motorisch vordehnen oder die Palette ebenerdig in den Drehteller einfahren möchte, muss mit ca. € 8.500,-- rechnen. Palettenwaagen und automatische Folienanlege- und Trennsysteme kosten nochmals extra.


Welche Produkte eignen sich für die Sicherung mit einer Palettenwickelmaschine?

In der Regel kann jegliche Art von Palettenware mit einem Stretchwickler gesichert werden. Dabei spielen Gewicht, Größe und Kontur der Palette nur insofern eine Rolle, als davon die Wahl des richtigen Wicklertyps abhängt. Auch Rollwagen von Supermärkten oder Türelemente lassen sich durch spezielle Vorrichtungen auf dem Drehteller sehr gut sichern. Übergroße Gegenstände egal welche Größe können mittels selbstfahrender Wickel-Robots eingestretcht werden.


Ab wieviel Paletten lohnt sich ein Stretchautomat?

Die Investition in einen Stretchwickler rechnet sich ab ca. 5 Paletten am Tag. Bei dieser Stückzahl können Arbeits- und Materialkosten von täglich ca. € 25,-- eingespart werden. Eine Investition von € 3.500,-- für ein Basismodell amortisiert sich dann bereits nach 8 Monaten.


Wieviel Platz braucht ein Palettenwickler mit Dreharm?

Dreharmwickler haben einen Bewegungsradius von ca. 1100 mm im Standard. Sie benötigen damit mehr Platz, als konventionelle Drehteller-Stretchwickler, die mit einem Radius von ca. 850 mm auskommen. Beide Geräte benötigen zusätzlich Platz für die Säule mit Steuerung und Bedienpult. Als Faustregel gilt:
- Dreharmwickler benötigen im Standard eine Fläche von ca. 3000 x 2500 mm
- Drehtellerwickler benötigen im Standard eine Fläche von ca. 2800 x 1700 mm

Da der Dreharm stets oberhalb der Palette läuft, muss die Raumhöhe mindestens 500 mm über der max. Palettenhöhe liegen (Richtwert: ca. 2800 mm).


Welche Vorteile hat ein Dreharmwickler gegenüber einem Drehtellerwickler?

Dreharmwickler bieten sich insbesondere bei sehr schweren oder sehr empfindlichen Paletten an, die ungesichert nicht einfach auf einen Drehteller gebracht werden können. Auch instabile Paletten, die auf einem Drehteller durch die Drehbewegung Ware zu verlieren drohen, können mittels Dreharmwickler sehr gut gestretcht werden. Denn hier steht die Palette beim Wickelprozess. Der Dreharm selbst ist mit zahlreichen Sicherheitsvorkehrungen ausgestattet, der Kollissionen mit seiner Umgebung verhindert.


Welche Stretchfolie ist die beste für meinen Palettenwickler?

Der Trend bei Stretchfolien geht eindeutig Richtung dünner, dehnbarer und hochreißfester Qualitäten. Diese können auch bei Wicklern mit einer Folienvordehnung von 300 % prozesssicher eingesetzt werden. Hier sollte man Folienstärken von 19 bis 23 my wählen, damit die Reststärke nach der Vordehnung noch eine weitere Dehnung beim Auftragen auf die Palette erlaubt (sog. Anlegespannung). Hochleistungsstretchfolien finden Sie in unserem Online-Shop.


Wie kann ich eine elektrostatische Aufladung beim Stretchwickler vermeiden?

Spüren auch Sie beim Stretchen einer Palette eine unangenehme statische Aufladung? Dieses Problem verhindern wir mit einem Ionenstrahl, der während des Wickelns auf die Palette aufgeblasen wird. Ein am Turm des Stretchwicklers angebrachter Ionisierungsstab sorgt dafür, dass die Palette ganzflächig elektrostatisch entladen wird. Der Ionisierungsstab ist schwenkbar montiert, seine Funktion ist mit der des Stretchwicklers gekoppelt.


Wie kann man Rollcontainer mit Stretchfolie sichern?

Rollcontainer lassen sich problemlos mit einem Palettenwickler stretchen. Eine mechanische Haltevorrichtung mit Arretierhebel auf dem Drehteller des Wicklers positioniert dabei den Rollcontainer und verhindert eine unerwünschte Bewegung während des Wickelprozesses. Über eine Rampe kann der Rollcontainer in die Haltevorrichtung gefahren werden.
