Vollautomatische Umreifungsmaschine HDS-9 A mit Tischantrieb »

HDS-9 A Vollautomat Tischantrieb

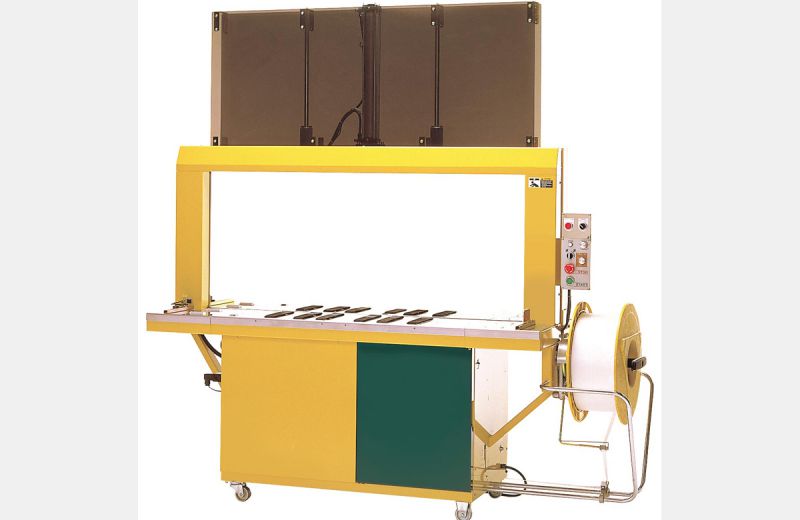

Vollautomatische Umreifungsmaschine HDS-9 A und HDS-9 LA

Mit der vollautomatischen Umreifungsmaschine HDS-9 A werden Packstücke fotozellengesteuert durch den Bandrahmen transportiert und vollautomatisch umreift. Die Fotozellen bewirken einen automatischen Packstückstopp und die Auslösung der Umreifung. Eine gewichts- oder größenabhängige Festlegung der Umreifungsanzahl pro Packstück ist optional möglich. Über potentialfreie Kontakte ist die HDS-9 A zur Integration in eine angetriebene Fördertechnik vorbereitet.

Weiterhin kann mit die vollautomatische Umreifungsmaschine um eine Kartonverschließmaschine erweitert werden, um den sog. Kombiverschluss aus Klebeband und Umreifungsband zu realisieren.

Wie alle Umreifungsmaschinen der Serie HDS-9 besitzt die Umreifungsmaschine Vollautomat HDS-9 A standardmäßig das Schnellheizsystem, die Einfädelautomatik, das Fehlerkorrektur- und Selbstdiagnosesystem, den energiesparenden Stand-by-Betrieb sowie eine wartungsarme Mechanik. In der Praxis haben sich der vollautomatische Ring- und Restbandauswurf bewährt.

Alle Vorteile der automatischen Umreifungsmaschinen auf einen Blick:

  • Automatisches Fehlerkorrektur- und Selbstdiagnosesystem
  • Transportgeschwindigkeit über Frequenzumreichter regelbar
  • Durch automatische Bandeinfädelung unkomplizierter Rollenwechsel
  • Automatischer Ringauswurf und Restbandauswurf
  • Stufenloser Spannbereich von 40 - 800 N
  • Hohe Leistung von 26 Umreifungen/Min.
  • Einfacher Richtungswechsel
  • Hohe Wartungsfreiheit durch Direktantriebe
  • In verschiedenen Rahmengrößen lieferbar
  • 25 Jahre Ersatzteilverfügbarkeitsgarantie



Durch ihren großen Bandspeicher ist die vollautomatische Umreifungsmaschine HDS-9 A für den Dauerbetrieb ausgerüstet. Von der Bandrolle wird dabei Bandvorrat über einen Bremsarm abgezogen und im Bandspeicher zum schnellen Bandeinschuss in den Rahmen bereitgestellt. Der federbelastete Bremsarm bewirkt ruhigen Bandablauf.

Für die HDS-9 A sind diverse Zurüstteile erhältlich. So kann die Maschine mit einer Pneumatikpresse ausgerüstet werden. Diese ermöglicht eine exakte und sichere Umreifung von sehr kleinen, druckelastischen oder leichten Packstücken.

Der Vollautomat HDS-9 A ist in vielen Rahmengrößen lieferbar.

Die vollautomatische Umreifungsmaschine HDS-9 LA ist in Flachbauweise für niedrige Bauhöhen konzipiert.

Produktfotos Vollautomatische Umreifungsmaschine HDS-9 A mit Tischantrieb »

Vollautomatische Umreifungsmaschine HDS-9LA  in einer Verpackungslinie
Vollautomatische Umreifungsmaschine in Flachbauweise mit seitlichem Bandspeicher.
Sicherer Produkttransport durch bewährtes Rippenprofil.
Mittelantrieb sorgt für zuverlässigen Transport von Kleinstpackstücken.
Die durch Initiatoren überwachte Excenterrolle steuert den exakten Bandvorschub.
Vollautomatische Umreifungsmaschine mit Presse.
Über eine Sensorik in der Umreifungsmaschine lässt sich die Kraft der Presse individuell einstellen.
Einfacher Kombiverschluss mit Klebe- und Umreifungsband
Integration der Umreifungsmaschine HDS-9A in eine vollautomatische Versandstraße mit zusätzlichem Klebebandverschluss

Produktvideo Vollautomatische Umreifungsmaschine HDS-9 A mit Tischantrieb »

Weitere Produktvideos finden Sie in unserer Mediathek.

Technische Daten

Technische Daten HDS-9 A
  HDS-9 A HDS-9 LA
Packstückgröße Min: 180 x 170 mm x 80 mm (LxB x H), Max: entsprechend Rahmengröße
Packstückgewicht: Min: 4 kg, Max: 30 kg
Leistung: ca. 26 Umreifungen/Min.
Verschlussmaterial: Polypropylenband in den Breiten 5,0- 16,0 mm (Standard = 12,0 mm)
Verschlussart: Heißsiegelverschluss
Bandspannkraft: 40 - 800 N
Maschinenabmessung: 1252x610x1403 mm 1863x610x1547 mm (LxBxH)
Standardrahmen: 650x500 mm (+/- 200) 850x600 mm (+/- 200) (LxH)
Tischhöhe: 798 mm 430 mm
Maschinengewicht: 230 kg 285 kg
Anschlusswert: 3x400 V, 50 Hz
Anschlussleistung: 0,83 kW

Wann lohnt sich eine automatische Umreifungsmaschine mit Tischantrieb?

Lothar Wohlhüter

Vorteile automatische Umreifungsmaschine mit Tischantrieb

Wird eine Umreifung innerhalb einer vollautomatischen Versandlinie gefordert, wird die HDS-9 A mit ihren integrierten Tischantrieben notwendig.
Sollen nur bestimmte Pakete umreift werden, kann die Entscheidung gewichtsbezogen, größenabhängig oder über Barcode erfolgen.
Die Umreifungsmaschine HDS-9 A ist integrativer Teil der Kombi-Lösung "Verkleben+Umreifen in einem Schritt".
Unkomplizierte Ausstattung der Maschine mit einer Presse, z.B. zur Fixierung leichter Pakete oder zur Volumenreduzierung.
Hochwertige Konstruktion mit Schnittstellen-Paketen für die Einbindung in eine industrielle Arbeitsumgebung.
Selbst bei Störung kann die Gesamtanlage weiter laufen. Die Tischantriebe werden auf Dauerbetrieb gestellt.
Hohe Leistung von bis zu 26 Umreifungen pro Minute, inkl. Transportzeit!
Wartungsarme Konstruktion. Betriebszustände können über LEDs an der Steuerung ausgelesen werden.

Nachteile automatische Umreifungsmaschine mit Tischantrieb

Relativ hohe Anschaffungskosten.
Bei der Integration in eine Versandlinie muss auf gute Zugänglichkeit für Wartungszwecke geachtet werden.

Fragen und Antworten zur vollautomatischen Umreifungsmaschine

Ihr Fachberater für

Bülent Yilmaz

Verkauf - Verpackungsmaschinen und After Sales
Tel. +49 8323 96600

E-Mail

Wieviel Kartons schafft eine vollautomatische Umreifungsmaschine?

»Die vollautomatische Umreifungsmaschine HDS-9A macht 26 Umreifungen/Min. inklusive der Transportzeit des Pakets. Die Umreifung wird dabei über seitliche Fotozellen ausgelöst, die den Kartonanfang und das Kartonende abfragen.«


Kann ich Kartons vollautomatisch längs und quer umreifen?

»Ja, das geht mit Hochleistungsmaschinen für die Druckindustrie. Alternativ zu dieser sehr teuren Lösung kann man den Karton nach der Längsumreifung mittels Drehtisch um 90° drehen und danach die Querumreifung ausführen.«
