HD-100 Kartonverschließer für Kartons gleicher Größe »

HD-100 Kartonverschließer für Kartons gleicher Größe

Kartonverschließer HD-100 und HD-100 Mini Mini

Der leichte Dauerläufer
Die platzsparende Kartonverschließmaschine HD-100 ist für Serien gleicher Kartongrößen konzipiert und verschließt Boden und Deckel in einem Arbeitsgang. Der Kartonverschließer besitzt ein leichtes, kompaktes Maschinengehäuse und kann einfach in bestehende Arbeitsplätze integriert werden. Ein Formatwechsel ist werkzeuglos innerhalb weniger Sekunden möglich: Die Einstellung der Kartonhöhe erfolgt bequem über die in der Maschinensäule integrierte Gasdruckfeder. Die Kartonbreite wird direkt über die beiden Antriebskassetten bestimmt, die mit einem einzigen Handgriff auf das gewünschte Maß eingestellt werden.

Durchdachte Klebeband-Dispenser
Die HD-100 wird mit zwei praktisch identischen Klebeband-Dispensern ausgeliefert. Ein Kleberollen-Wechsel  erfolgt werkzeuglos innerhalb weniger Sekunden über einen schwenkbaren Ober-Dispenser und einen leicht zugänglichen, im Schacht eingehängten Unter-Dispenser. Gummierte Andruckrollen sorgen für einen gleichmäßigen und faltenfreien Klebebandauftrag.

Als HD-100 Mini Mini ideal für Kleinstkartons
Die Kartonverschließmaschine in der Variante HD-100 Mini Mini ist der kleinste Kartonverschließer von H+D. Mit diesem Kartonverschließer können Kartons ab einer Größe von 160 x 60 x 100 mm (LxBxH) zuverlässig verschlossen werden. Für diese Kartonverschließmaschine beträgt die max. Klebebandbreite 30 mm, alle übrigen HD-100 Maschinen können Maschinenrollen bis 50 mm Breite verarbeiten.

Hohe Flexibilität
Damit der Kartonverschließer optimal in bestehende Arbeitsabläufe integriert werden kann, ist als Arbeitsrichtung "von rechts nach links" oder umgekehrt wählbar. Auch die Arbeitshöhe kann über Teleskopfüße stufenlos eingestellt werden. Überfüllte Kartons lassen sich durch die seitlich angebrachten Andruck-Rollen in Form bringen.

Produktfotos HD-100 Kartonverschließer für Kartons gleicher Größe »

Kartonverschließer: Kompakte Bauform, auf Wunsch auch fahrbar.
Plattenbettung für sicheren und ruhigen Transport von Kleinstkartons.

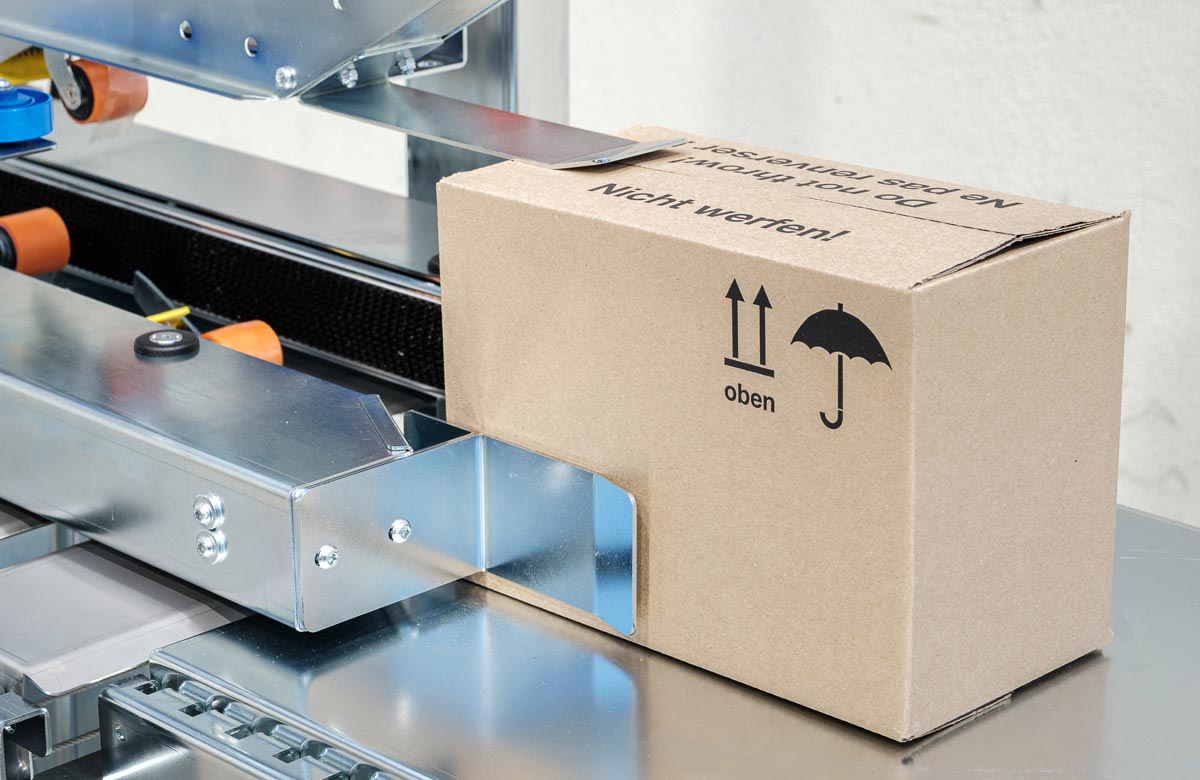

Führungsbleche für geraden Produkteinzug und faltenfreie Verklebung.
Anpress-Röllchen bringen überfüllte Kartons in Form.
Sicherer Verschluss schon ab 60 mm Kartonbreite.
Andruckrollen garantieren einen sicheren und faltenfreien Klebebandauftrag.
Seitlich versetzte Ober- und Unterdispenser für sehr niedrige Kartons.
Einfache Formatumstellung über Klemmhebel.
Die HD-100 Mini Mini wird standardmäßig mit Packtisch im Einlauf geliefert.

Produktvideo HD-100 Mini Mini Kartonverschließer für Kartons gleicher Größe »

Weitere Produktvideos finden Sie in unserer Mediathek.

Technische Daten

Technische Daten HD-100 3-5-9 HD-100 5-5-9 HD-100 Mini Mini
Kartongröße*
 Max. (L x B x H) mm ∞ x 350 x 505 ∞ x 520 x 515 ∞ x 350 x 500
 Min. (L x B x H) mm 160 x 105 x 110 160 x  90 x 90 / 130** 160 x  60 x 100
Klebebandüberlappung
 70 mm o o o
 50 mm + + +
Klebebandbreite
 25 - 30 mm o o +
 38 - 50 mm + + o
Seitenantriebe
 Höhe 50 mm + + +
Arbeitshöhe max./min.
 950 - 635 mm + + +
 700 - 510 mm o o o
Gewicht kg 140 150 120
Kapazität* Max. 30 Kartons/ min.
Elektrische Daten 3 x 400 V, 50-60 Hz, Leistungsaufnahme 0,3 kW.
Andere technische Daten sind auf Anfrage erhältlich.
Klebebanddurchmesser HD-100 Mini: max. 360 mm. HD-100: max. 370 mm.

+ = Standard
o = Optional

* Variiert je nach Ausführung und Qualität des jeweiligen Kartons
** Ohne oder mit Andruckrollen

Änderungen vorbehalten

Wann lohnt sich ein Kartonverschließer HD-100?

Bülent Yilmaz

Vorteile Kartonverschließer HD-100

Mit der HD-100 MiniMini können Kleinstkartons ab 60 mm Breite verschlossen werden.
Günstiger Preis bei schlanker, platzsparender Konstruktion.
Sicherer, sauberer und immer identischer Klebebandverschluss oben und unten.
Problemlose Verwendung von Papierklebeband, PLA-Klebeband und PP-Klebeband.
Verarbeitung von Klebeband-Langrollen bis 1500 m Länge.
Leichte Einbindung in einen automatischen Betrieb.

Nachteile Kartonverschließer HD-100

Durch die offene Konstruktion schnellere Verschmutzung innenliegender Elektroteile.
Leichte Bauweise ist bei rauem Industriebetrieb unter Umständen nicht ideal.
Weniger Ausstattungsvarianten bezüglich Formatspektrum und Leistung.
