Wirtschaftlich Palettieren

Interview mit unserem Experten Bernd Reichart

Eine automatische Palettierung erweist sich insbesondere bei hohen Stückzahlen und großen Gewichten als wirtschaftliche und ergonomische Lösung. Grundsätzlich stehen hierfür verschiedene Palettiertechniken zur Verfügung, die sich sowohl hinsichtlich ihrer Eignung für unterschiedliche Anwendungen als auch in Bezug auf die erforderlichen Investitionskosten unterscheiden. Der nachfolgende Überblick bietet eine Orientierung und soll Sie dabei unterstützen, die für Ihre individuelle Aufgabenstellung geeignete Lösung auszuwählen.

» Das Wichtigste in Kürze

• Vakuum-Schlauchheber sind halbautomatische Palettierhilfen, die Mitarbeitenden eine kraftfreie Palettierung von Gewichten bis ca. 200 kg ermöglichen. Ideal mit 1-Finger-Bedienung bei Gewichten bis 35 kg.
• Lagenpalettierer können halbautomatisch Palettenlagen bilden und stapeln, ein Ausbau zum Vollautomaten ist problemlos möglich.
• Kollaborierende Roboter sind Alleskönner und ein Booster für jeden Versand: einfach zu programmieren, preiswert und absolut flexibel. Eine Kollaboration Mensch - Maschine ohne Schutzzaun.
• Portalroboter sind kompakte Palettierer, bei denen Sauggreifer über Linearachsen Güter aufnehmen und absetzen.
• Knickarm-Roboter sind universell einsetzbar, verlangen jedoch eine umfangreiche Programmierung und ein Sicherheitskonzept.

Für welche Anforderung ist die jeweilige Palettiertechnik relevant?

Vakuum-Schlauchheber

Lagenpalettierer

Kollaborierender Roboter / Cobot

Portalroboter

Knickarm-Roboter

Kostenvergleich:

Welche Investitionskosten sind mit den einzelnen Palettiertechniken verbunden?

Die Investitionskosten unterscheiden sich grundsätzlich zwischen halbautomatischen und vollautomatischen Palettierlösungen. Halbautomatische Vakuum-Schlauchheber und Lagenpalettierer sind in der Regel kostengünstiger als vollautomatische Lagenpalettierer oder Roboterlösungen. Besonders hervorzuheben sind die vergleichsweise niedrigen Gesamtinvestitionskosten für die Installation eines Cobots im Vergleich zu klassischen Portal- und Knickarmrobotern.

Welche Palettiertechnik ist für Ihre Anwendung am interessantesten?

- weitere Details zu den einzelnen Anwendungen.

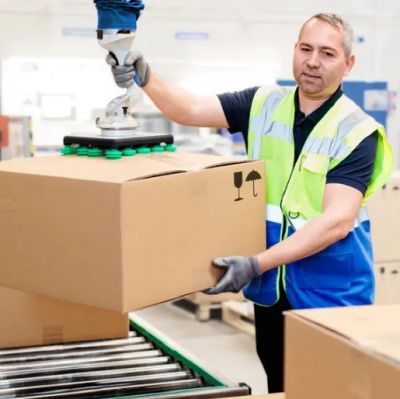

Vakuum-Schlauchheber

Bernd Reichart: "Greifen und Heben durch Vakuum – ohne Kraftaufwand. Mit den Vakuum-Schlauchhebern von H+D wird das Handling von Kartons, Behältern oder Säcken bis 200 kg ergonomisch und kraftsparend. Ein umfangreiches Baukastenprogramm mit Funkfernsteuerung, Sonder- und Knickarm-Greifern, Krananlagen, Schalldämmung u.v.m. steht für Ihre Palettieraufgabe bereit!

Vakuum-Schlauchheber können auch mobil aufgestellt werden. Dazu wird die Kransäule auf eine schwere Grundplatte geschraubt. Diese lässt sich dann mit einem Handhubwagen bewegen. Besonders beliebt ist auch unser Greifer mit 1-Finger-Bedienung. Gewichte bis 35 kg lassen sich mit diesem Greifer kraftfrei bewegen. Das macht das Heben von Lasten noch einfacher.

Schlauchheber sind Halbautomaten, d.h. sie benötigen stets eine manuelle Bedienung."

Lagenpalettierer

Bernd Reichart: "Schwere Produkte in großer Stückzahl lassen sich mit diesem Gerät lagenweise auf Paletten stapeln. Eine Bedienperson bildet ergonomisch das gewünschte Lagenbild auf einer Beladeplatte. Auf Knopfdruck wird die Lage dann auf die bereitstehende Palette abgeschoben.

Beliebt ist auch der Ausbau zum Vollautomaten, welcher die Beladeplatte maschinell, d.h. ohne manuelle Unterstützung mit Ware füllt. Damit die Befüllung problemlos funktioniert, werden eine Drehstation und ein Querabschieber vor der Beladeplatte eingebaut."

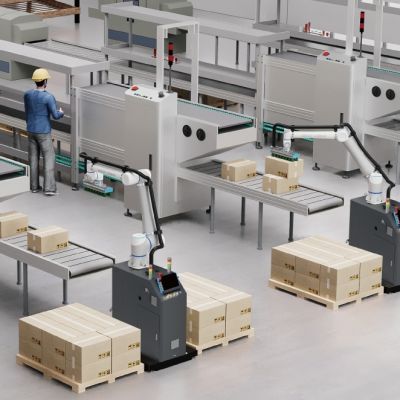

Kollaborierende Roboter / Cobots

Bernd Reichart: "Cobots liegen im Trend, da sie sich relativ schnell amortisieren, flexibel arbeiten und einen hohen Automatisierungsgrad erreichen - und das ganz ohne störende Schutzzäune oder andere mechanische Schutzmechanismen.

Cobots sind nicht nur in der Lage, mehrere Aufgaben gleichzeitig auszuführen, sondern auch Hand in Hand mit Mitarbeitenden zu kallaborieren.

Eine häufige Anwendung stellt dabei das Aufrichten, Befüllen, Verschließen und Abstapeln von Kartons dar. Auch Aufgaben wir Sortieren oder das Einlegen von Zwischenlagen lassen sich flexibel und präzise übertragen."

Portalroboter

Bernd Reichart: "Portalroboter sind der ideale Abschluss einer Verpackungslinie, wenn große Stückzahlen palettiert werden müssen. Durch das „Robot-in-a-Box“ System unserer Portalroboter ist die Installation und Inbetriebnahme ein Kinderspiel.

Die Vorteile von Portal-Robotern liegen in ihrem kompakten Aufbau und der einfachen Programmierung. Diese kann auch von Laien einfach ausgeführt werden. So wird kein Spezialist benötigt, wenn sich z.B. das Stapelbild ändert. Ein weiterer Vorteil von Portalen ist ihr modularer Aufbau. So lassen sich die Portale auf Duplex- und Triplex-Portale erweitern, um z.B. eine Produktsortierung vorzunehmen oder Paletten-Wechselzeiten zu verkürzen.

Da die Bewegungen des Roboters über Linearachsen erfolgen, sind der Fahrgeschwindigkeit und der Bewegungsfreiheit bestimmte Grenzen gesetzt. Bei sehr hohen Leistungen und komplizierten oder chaotischen Stapelbildern sind deshalb eher Cobots die geeignetere Wahl der Automatisierung."

Knickarm-Roboter

Bernd Reichart: "Knickarm-Roboter verbinden höchste Leistung mit absoluter Präzision speziell bei komplexen Palettieraufgaben. Wird der Roboter auf einen (verfahrbaren) Sockel aufgebaut, lassen sich sehr große Palettierhöhen und Bewegungsradien erreichen. Die Möglichkeit der 360°-Drehung der Hauptachse erweitert den Arbeitsbereich zusätzlich. Die Tragkraft dieser Baureihe beträgt über 150 kg (inkl. Greifer). Damit können auch schwere Produkte oder mehrere Produkte gleichzeitig aufgenommen werden.

H+D bietet ein bestimmtes Programm an Standard-Greifern an, die für die Bewältung aller gängigen Palettieraufgaben ausreichend sind. Dazu zählen auch Flächengreifer, Schiebegabelgreifer und Kombigreifer für das Handling von Kartons und Paletten.

Knickarm-Roboter können in eine vollautomatische Verpackungslinie integriert werden. Diese kann z.B. eine Leer-Palettenzuführung und einen Voll-Palettenabtransport über Palettenrollbahnen beinhalten. Auch die Einbindung einer automatischen Palettensicherung mit Stretchfolie oder Umreifungsband ist denkbar."
