Umreifungsmaschinen im automatischen Betrieb

Ein vollautomatischer Umreifungsvorgang ist ein echter Mehrwert. Dadurch werden Mitarbeiter entlastet und die Integration in eine Verpackungslinie ermöglicht.

Umreifungsmaschine automatisch

Eine automatische Umreifung ist ein komplexer Prozess, der innerhalb von unter 1 Sekunde abläuft: Bei Start eines Umreifungszyklus wird über Bandrückzugsrollen das Umreifungsband aus dem Rahmen gezogen und um das Paket gelegt. Über Spannrollen wird nun das Umreifungsband auf den voreingestellten Wert angespannt. Stempel halten dabei das unter Zug stehende Band, damit eine Schweißzunge einfahren und die Bandenden verschweißen kann. Im letzten Schritt wird das Bandende abgeschnitten und frisches Umreifungsband in den Rahmen eingeschossen. Automatische Umreifungsmaschinen von H+D haben folgende Vorzüge:

  • Fehlerkorrektursystem: Misslingt der Bandeinschuss in den Bandrahmen, wird das Band automatisch in den Speicher zurückgeholt und erneut eingeschossen.
  • Bei fehlendem Produkt im Rahmen erfolgt ein Ringauswurf, die Maschine ist sofort wieder einsatzbereit. Bei leerer Bandrolle wird automatisch der Bandrest ausgeworfen. Dies erleichtert den Rollenwechsel und vermeidet Störungen durch übersehene Bandreste in der Maschine.
  • Bandspannungskontrolle: Auf Basis der in den Bandspeicher zurückgeholten Länge an Umreifungsband wird die Produktgröße ermittelt und daraus die Bandspannung abgeleitet.
  • Nachgebende Produke (z.B. Stoffballen) und Produktoberflächen mit großer Friktion (z.B. Styropor) können mittels Spannvorgang im Drehmoment-Modus mit zeitverzögerter Geschwindigkeit umreift werden.

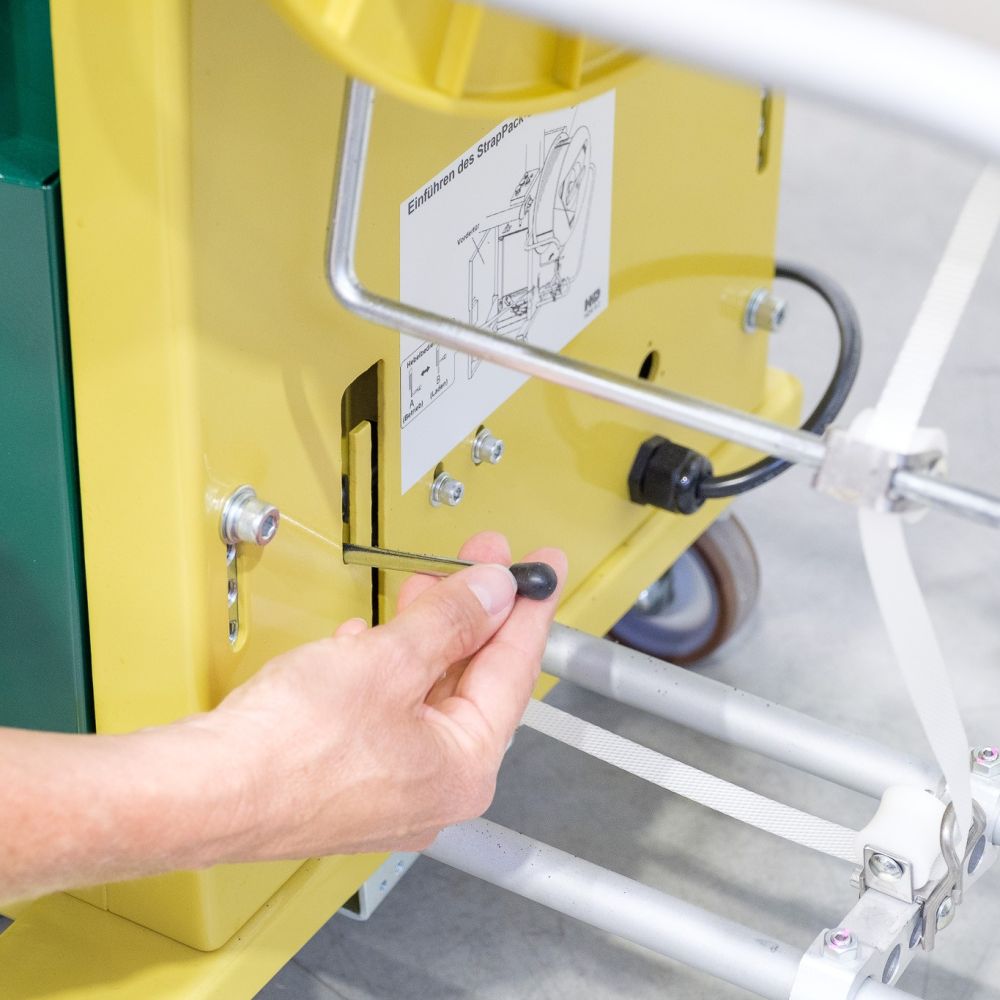

  • Bandeinfädelautomatik für schnellen und ergonomischen Rollenwechsel.
  • Ergonomische Fußkontaktleiste für noch mehr Bewegungsfreiheit.
  • Zykluszähler, Ausgabe von Leistungsdaten und Störmeldungen.

Umreifungsmaschine vollautomatisch

Vollautomatische Umreifungsmaschinen arbeiten bedienkraftfrei. Sowohl die Auslösung des Umreifungszyklus, als auch die Taktung der Ware durch den Bandrahmen erfolgen sonsorgesteuert. Haupteinsatzgebiet für diese Maschinen sind vollautomatische Verpackungslinien mit hoher Durchsatzleistung. Die Bandspeicher der Umreifer sind hier besonders groß dimensioniert und ein Signalaustausch kann über potentialfreie Kontakte einfach realisiert werden. Gut zu wissen:

  • Für einen störungsfreien Arbeitsprozess benötigen vollautomatische Umreifungsmaschinen ihre Ware in zentrierter und separierter Form. H+D hat hierzu einen kompakten Controller entwickelt, der über zwei mit unterschiedlicher Geschwindigkeit laufende Rollbahnen Produkte trennt und über eine pneumatische Zentrierzange Kartons für die Umreifung mittig ausrichtet.
  • Da während des Umreifungsprozesses seitliche Kräfte auf den Karton wirken, können sehr leichte Kartons u.U. aus Ihrer Position gebracht werden. Über eine pneumatische Andruckpresse lassen sich diese Kartons für die Dauer der Umreifung fixieren.

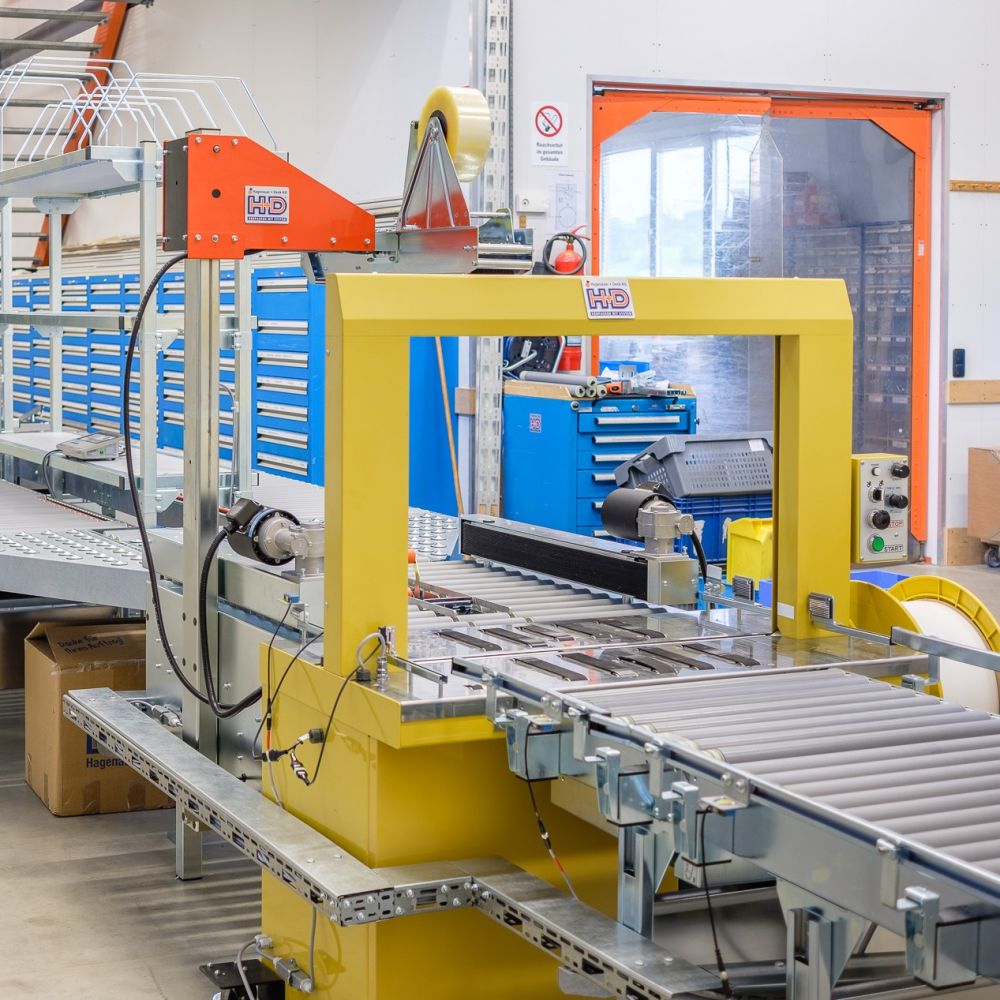

  • Kombiverschluss: der beste Verschluss von Kartons ist eine Kombination aus Klebeband und Umreifungsband. Das Klebeband verschließt den Karton, das Umreifungsband stabilisiert ihn. H+D hat eine Kombiverschließmaschine entwickelt, bei der Kartons zunächst mit Klebeband verschlossen und unmittelbar im Anschluss mit Umreifungsband gesichert werden.
  • Vollautomatische Umreifungsmaschinen benötigen automatengerechtes Band. Dieses definiert sich vor allem durch einen geraden Bandlauf (kein "Säbel"), arrondierte Kanten, die keinen Abrieb erzeugen und die Absenz von Füllstoffen, um den Austritt von Dämpfen bei der Verschweißung zu verhindern.



Beispielvideo Umreifungsmaschine automatisch



Beispielvideo Umreifungsmaschine vollautomatisch

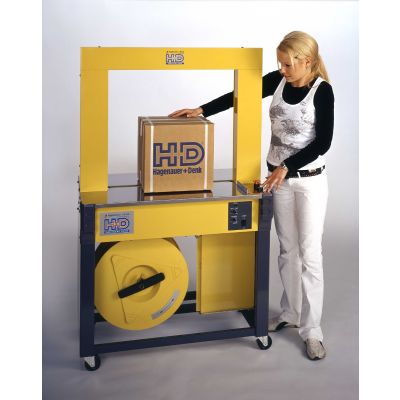

Bei der automatischen Umreifungsmaschine liegt das Produkt im Bandrahmen und wird per Fußpedal automatisch umreift.

Bei vollautomatischen Umreifungsmaschinen erfolgt der Transport der Ware durch den Bandrahmen über Transportbänder. Die Umreifungen werden über Fotozellen ausgelöst.

Wenn Sie planen, eine vollautomatische Umreifungsmaschine zu erwerben, dann kontaktieren Sie uns. Unsere Fachberater entwickeln für Sie eine optimale Verpackungslösung, die Ihre individuelle Einbausituation konkret berücksichtigt. Gerne können Sie auch unsere Ausstellungsräume besuchen, um das ganze Programm an Verpackungsmaschinen anzuschauen, anzufassen und zu testen.



Lieferprogramm: Vollautomatische Umreifungsmaschinen

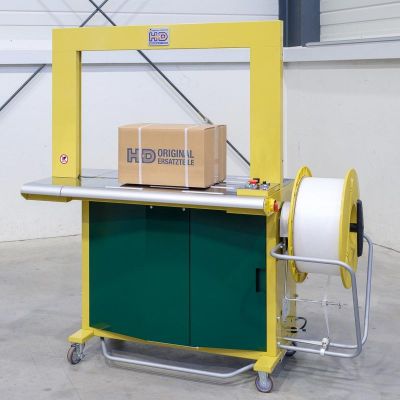

HDS-9.2 Vollautomaten für den Hochleistungsbetrieb
Automatische Umreifungsmaschine HDS-9.2

Der Allrounder für eine schnelle und präzise Umreifung, mit Fehlerkorrektursystem

mehr erfahren

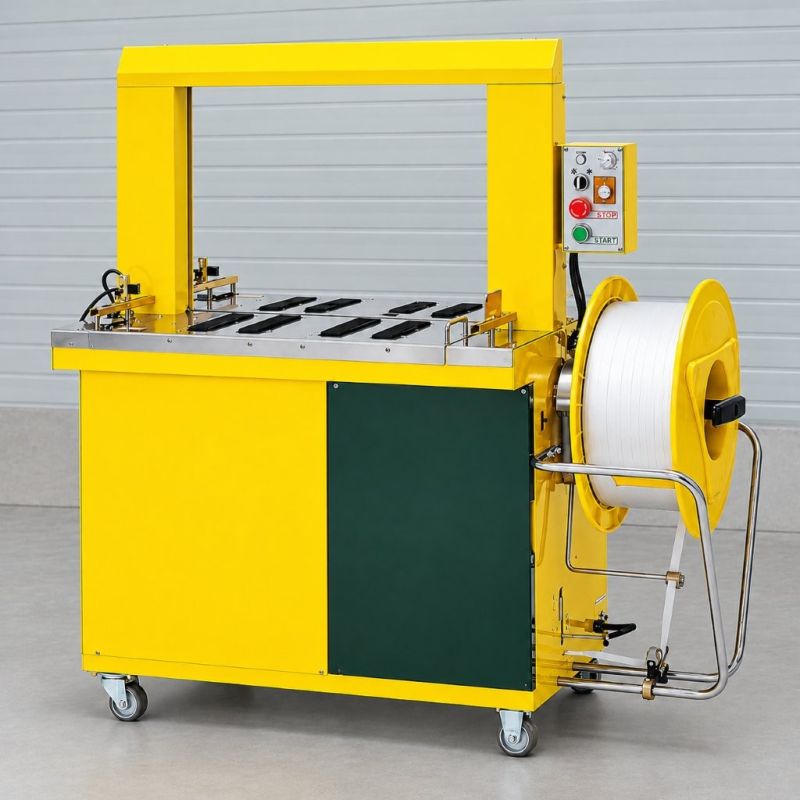

HDS-9 A Vollautomat Tischantrieb
Vollautomatische Umreifungsmaschine HDS-9 A mit Tischantrieb

Automatischer Produkttransport, fotozellengesteuerte Umreifung

mehr erfahren

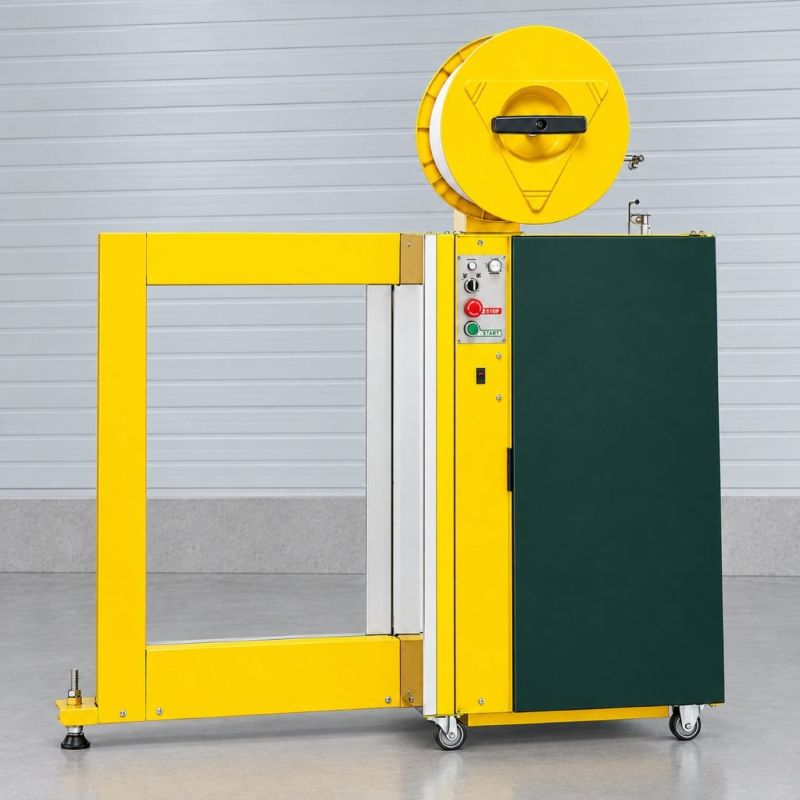

HDS-9 Y Vollautomat Seitenverschluss
Automatische Umreifungsmaschine HDS-9 Y Seitenverschluss

Einfache Integration in eine bestehende Verpackungslinie

mehr erfahren

HDS-9 S Vollautomat Kleinstpackstücke
Automatische Umreifungsmaschine HDS-9 S für Kleinstpackstücke

Umreifung schmaler und runder Produkte ohne Bandspannungsverlust

mehr erfahren

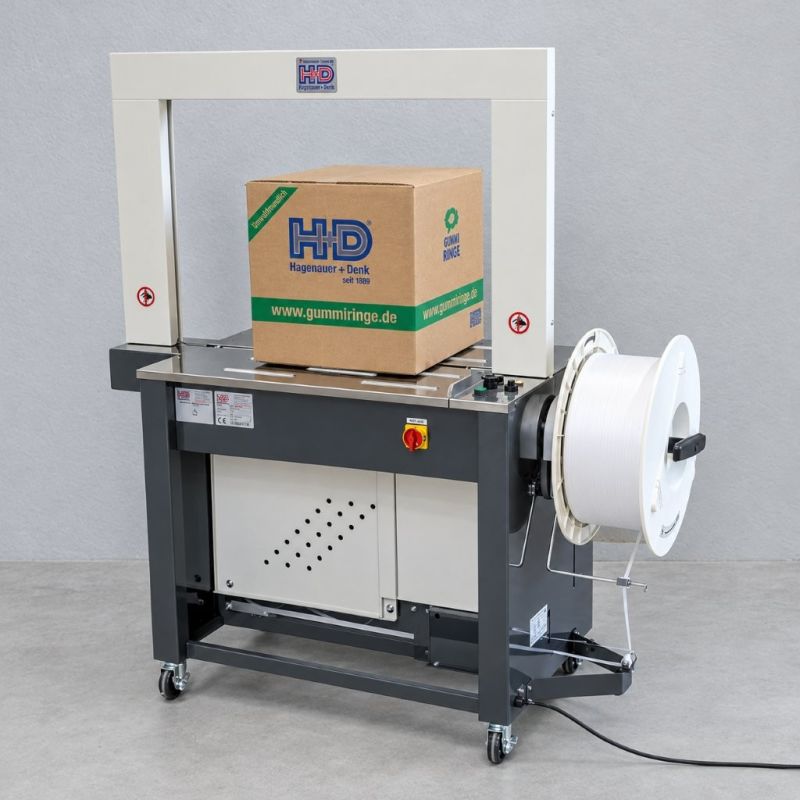

HDS-6 Vollautomat für den universellen Einsatz
Günstige automatische Umreifungsmaschine HDS-6.6 Universal

Das kompakte Standardgerät mit innenliegender Bandrolle

mehr erfahren

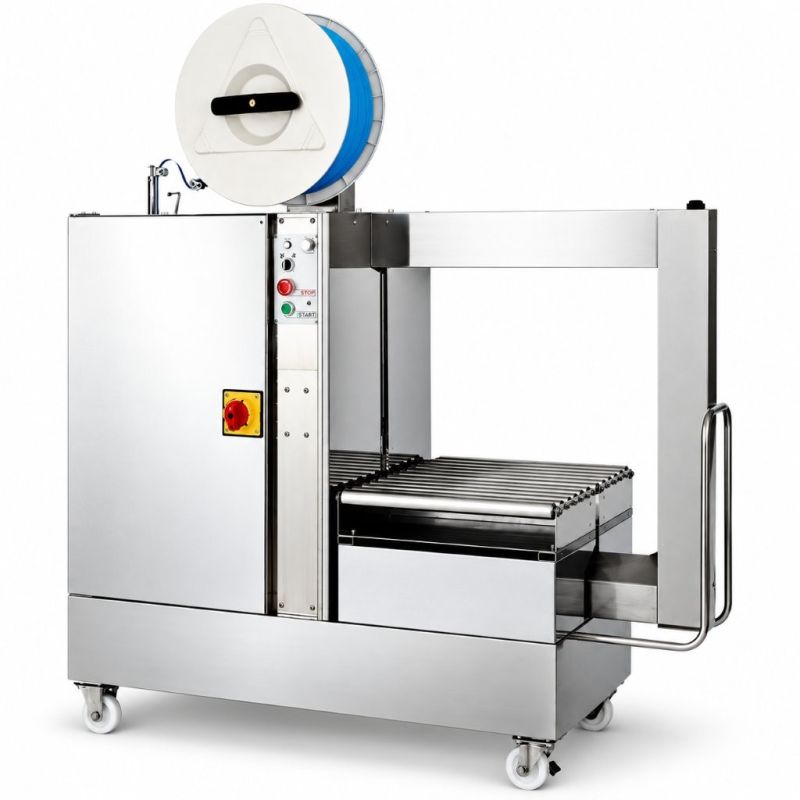

HDS-9YM Vollautomat Edelstahl
Automatische Umreifungsmaschine HDS-9 YM Edelstahl

Hygienische Verarbeitung von nassen oder verschmutzten Produkten

mehr erfahren
