Automatische Umreifungsmaschine HDS-9.2 und 9.2 L

HDS-9.2 Vollautomaten für den Hochleistungsbetrieb

Automatische Umreifungsmaschine HDS-9.2 und 9.2 L

Die automatischen Umreifungsmaschinen der Serie HDS-9.2 verbinden eine besonders schnelle Arbeitsweise mit höchster Zuverlässigkeit. Die Leistung der HDS-9.2 beträgt ca. 50 Umreifungen pro Minute. Diese hohe Leistung wird über Direktantriebe mit Servomotoren erzielt. Die Auslösung einer Umreifung erfolgt per Knopfdruck oder Fußtrittleiste. Die HDS-9.2 ist mit einem Schnellheizsystem für die Siegeleinheit ausgestattet. Damit ist die Maschine in 30 Sekunden betriebsbereit. Der integrierte Stand-by-Modus spart Energie.

Die HDS-9.2 bietet höchsten Bedienkomfort. Bei Umreifungsbandwechsel erfolgt das Einfädeln des Bandes automatisch, ohne dass ein Öffnen der Maschine notwendig ist: Fehlbedienung ist damit ausgeschlossen. Ein Fehlerkorrektursystem erfasst alle Bandbewegungen der Umreifungsmaschine. Wird versehentlich der Startknopf gedrückt, ohne dass ein Packstück bereit liegt, wird die gebildete Bandschlaufe automatisch ausgestoßen und die Maschine ist für weitere Umreifungen sofort wieder bereit.

Die automatische Umreifungsmaschine HDS-9.2 ist in verschiedenen Rahmengrößen lieferbar. Der Rahmen kann in 200 mm-Abstufungen den Anforderungen angepasst werden, sowohl in der Breite, als auch in der Höhe von 400 mm bis 2000 mm.

Alle Vorteile der automatischen Umreifungsmaschinen auf einen Blick:

  • Automatisches Fehlerkorrektursystem
  • Selbstdiagnosesystem für (externe) Fehlerüberwachung
  • Schneller Rollenwechsel durch automatische Bandeinfädelung
  • Ring- und Restbandauswurf
  • Großer Bandspannbereich von 40 - 800 N
  • Hohe Leistung von 50 Umreifungen/Min.
  • Gut zugängliche Fußtrittleiste; optional: 2-Seitenbedienung
  • Wartungsfreie Direktantriebe
  • Große Auswahl an Rahmengrößen
  • 25 Jahre Ersatzteilverfügbarkeitsgarantie

Ist eine Umreifung fehlgeschlagen, weil das Band nicht richtig bereitgestellt wurde, erfolgt automatisch eine Wiederholung des Bandeinschusses. Dieses Selbstdiagnosesystem überwacht zudem ständig kritische Funktionen und macht über LEDs alle Betriebszustände sichtbar. Eine Schnittstelle an der Kontrollelektronik der automatischen Umreifungsmaschine ermöglicht ein Abgreifen von Signalen zur externen Weiterbearbeitung.

Bei den automatischen Umreifungsmaschinen HDS-9.2 werden viele praktische Aspekte berücksichtigt: durch 4 Feststellräder ist die Umreifungsmaschine mobil und kann z.B. für Wartungszwecke sehr einfach aus der Versandlinie herausgefahren oder als Back-up getauscht werden. Der automatische Restbandauswurf verhindert Maschinenstörungen und ermöglicht einen schnellen und unkomplizierten Rollenwechsel. Durch zusätzliche Fußschalter ist eine Bedienung der automatischen Umreifungsmaschine von beiden Seiten möglich.

Die automatische Umreifungsmaschine HDS-9.2 L ist in Flachbauweise für niedrige Bauhöhen konzipiert.

Produktfotos Automatische Umreifungsmaschine HDS-9.2 und 9.2 L

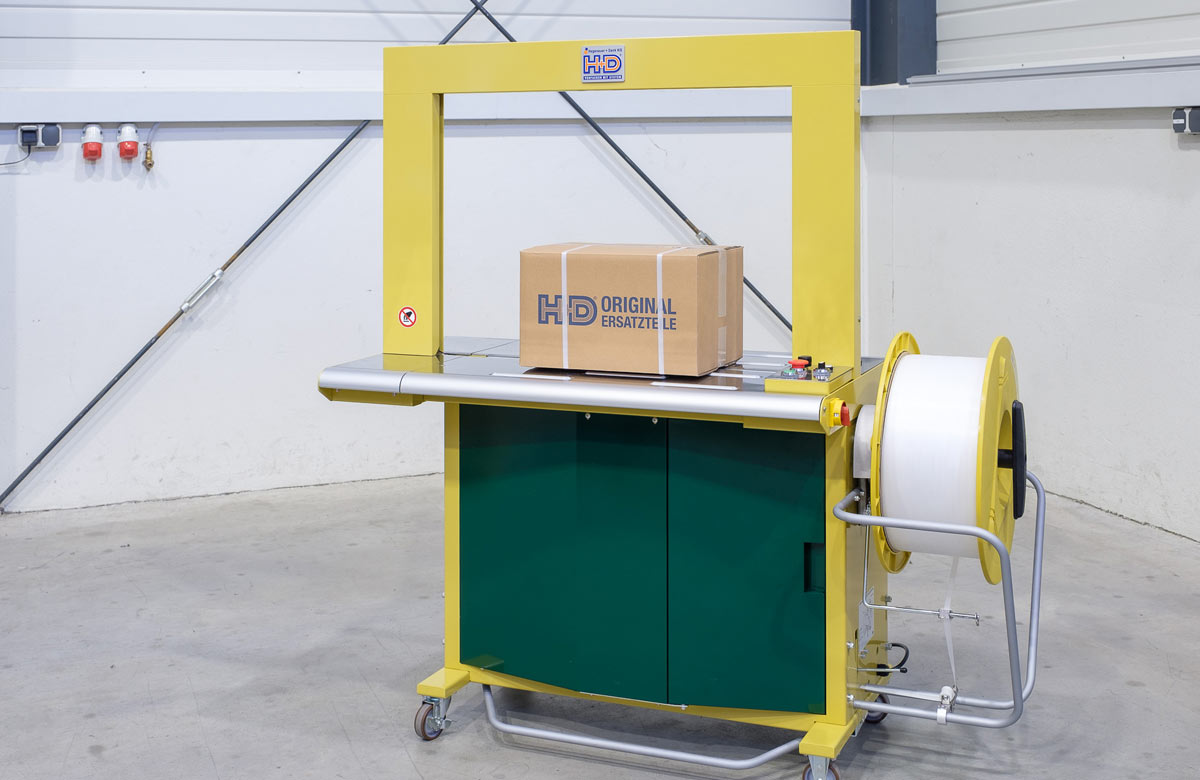

Automatische Umreifungsmaschine HDS-9.2

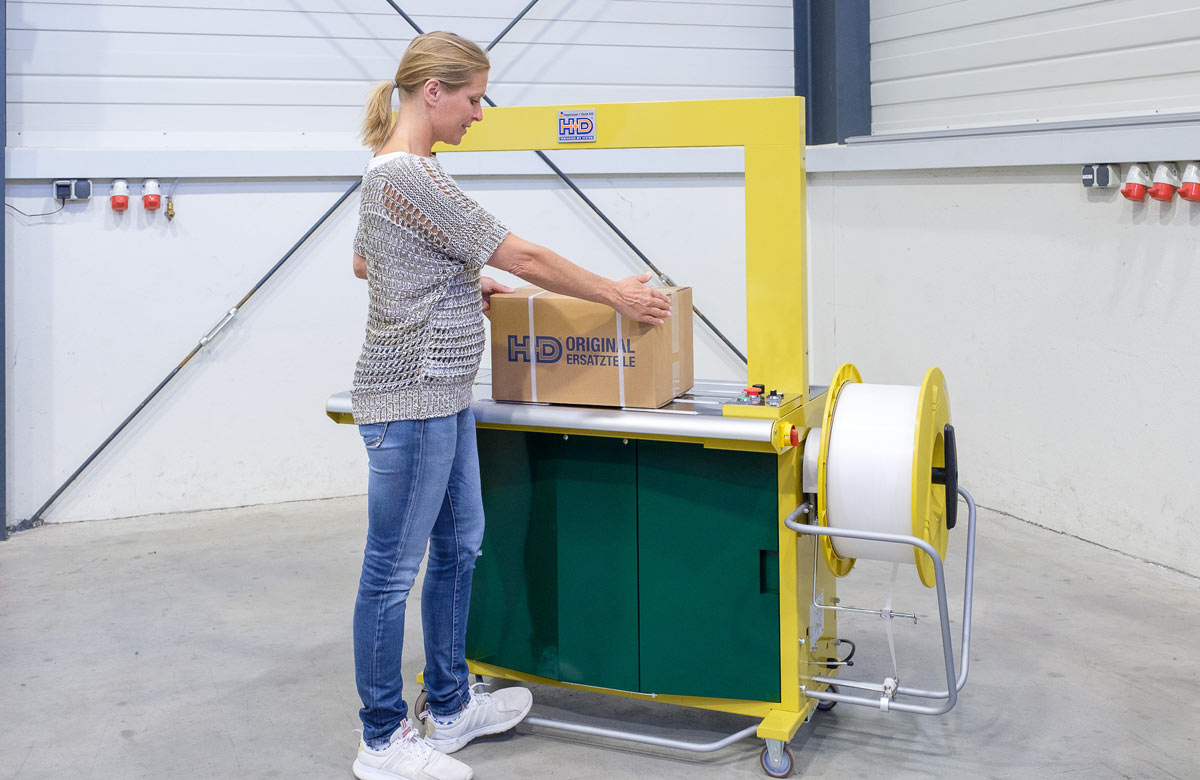

Automatische Umreifungsmaschine HDS-9.2 mit Fußtrittleiste
Automatische Bandeinfädelung Umreifungsmaschine HDS-9.2
Umschalten in den Modus Automatische Bandeinfädelung
Ergonomische Fußtrittleiste der automatischen Umreifungsmaschine HDS-9.2
Ring- und Restbandauswurf der automatischen Umreifungsmaschine HDS-9.2
Umreifungszähler der automatischen Umreifungsmaschine HDS-9.2

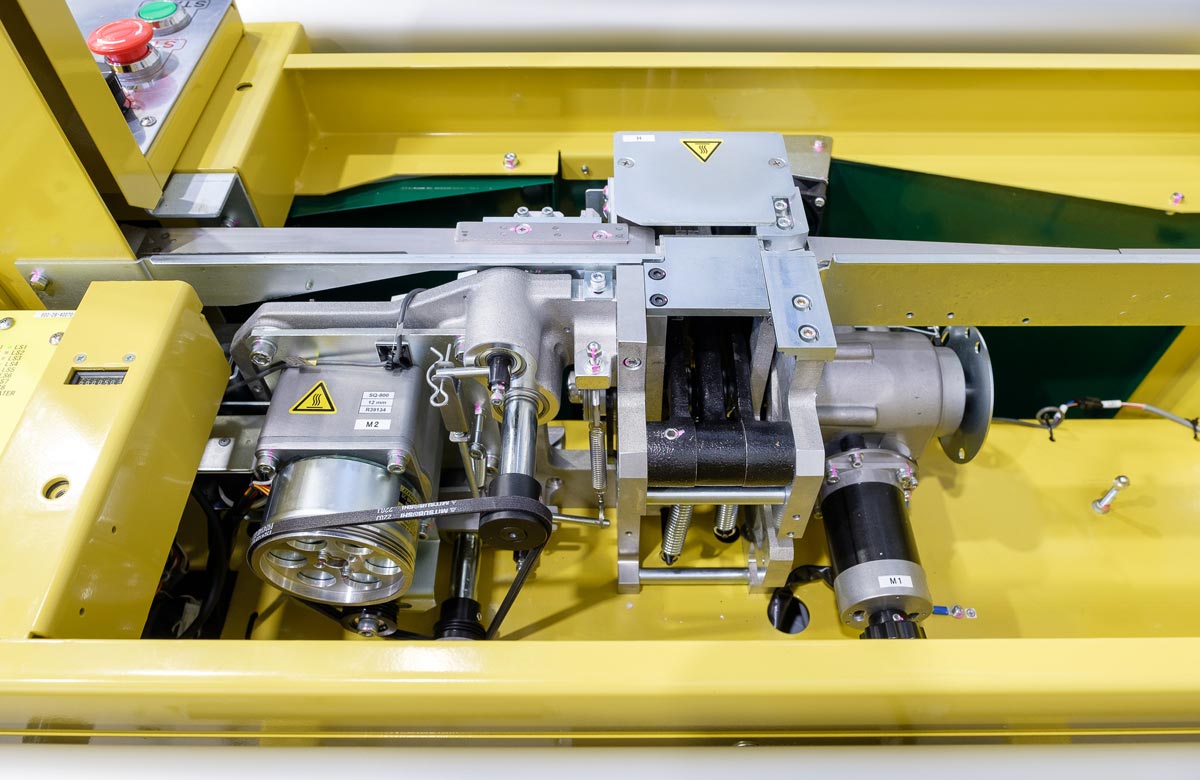

Verschleißarme Direktantriebe der automatischen Umreifungsmaschine HDS-9.2
Kompakter Schweißkopf der Umreifungsmaschine HDS-9.2
Großer Bandspeicher der automatischen Umreifungsmaschine HDS-9.2
Rollenwechsel bei der automatischen Umreifungsmaschine HDS-9.2
Bedienpult der automatischen Umreifungsmaschine HDS-9.2

Produktvideo

Weitere Produktvideos finden Sie in unserer Mediathek.

Technische Daten

Technische Daten HDS-9.2
  HDS-9.2 HDS-9.2 L
Packstückgröße: Min: 80 x 30 mm (B x H), Max: entsprechend Rahmengröße
Packstückgewicht: Max: 100 kg
Leistung: ca. 50 Umreifungen/Min.
Verschlussmaterial: Polypropylenband in den Breiten 5,0- 16,0 mm (Standard = 12,0 mm)
Verschlussart: Heißsiegelverschluss
Bandspannkraft: 40 - 800 N
Maschinenabmessung: 1252x610x1403 mm 1863x610x1547 mm (LxBxH)
Standardrahmen: 650x500 mm (+/- 200) (LxH) 850x600 mm (+/- 200) (LxH)
Tischhöhe: 798 mm 430 mm
Maschinengewicht: 160 kg 285 kg
AnschIusswert: 3x400 V, 50 Hz
Anschlussleistung: 0,65 kW

Fragen & Antworten

Wissenswertes über die automatische Umreifungsmaschine HDS-9.2

Welche Rahmengröße ist für eine automatische Umreifungsmaschine sinnvoll?

Die Rahmengröße einer automatischen Umreifungsmaschine sollte so gewählt werden, dass der größte Karton in der Diagonalen in den Rahmen passt. Nur dann kann der Karton im Rahmen auch gedreht werden. Falsch wäre es, den Rahmen zu groß zu dimensionieren: dann wird das selbe Umreifungsband mehrmals in den Rahmen eingeschossen und zurückgeholt, bis es schließlich seine Verwendung am Karton findet. Und dabei kann es zu Bandverletzungen kommen, die zu Störungen führen können.

Wieso ist der Preisunterschied zwischen Importmodellen und in Deutschland gefertigten Umreifungsmaschinen so groß?

Ganz einfach: die Qualität macht den Unterschied. Eine automatische Umreifungsmaschine arbeitet mit großen Kräften, hohen Geschwindigkeiten, großer Temperatur und das alles auf engstem Raum. Nur präzise gefertigte Komponenten, die über viele Jahre maßhaltig bleiben, garantieren einen prozesssicheren Betrieb. Dies ist bei Importmodellen oft nicht gegeben.
