Palettenmagazin Universal 24

Palettenmagazin Universal 24

Palettenmagazin Universal für leichtes Auf- und Abstapeln von 24 Paletten

Nutzen Sie Ihre Raumhöhe: Das Palettenmagazin Universal für 24 Paletten Stapelhöhe!

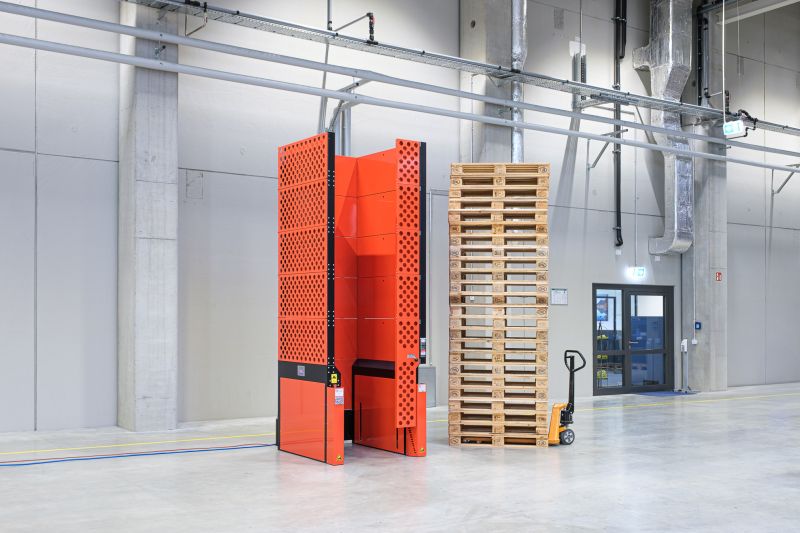

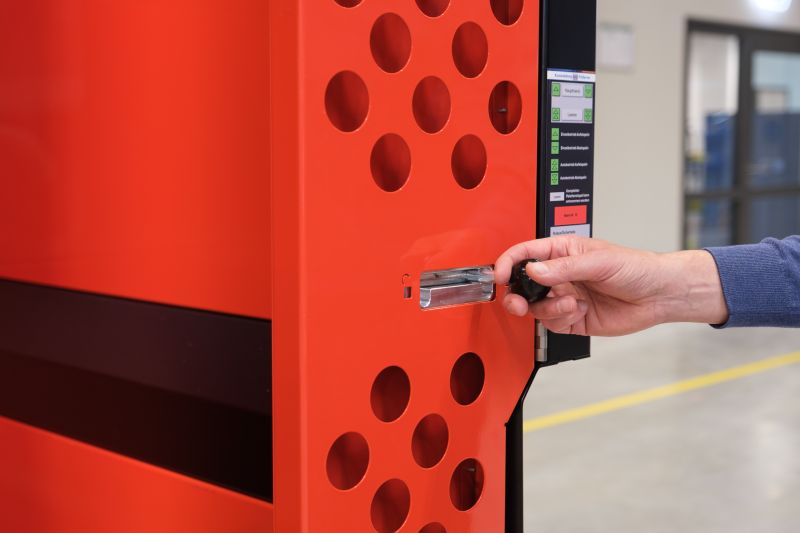

Für Unternehmen mit hohem Palettendurchsatz und wenig Platz ist der Palettenspender Universal 24 die optimale Lösung. Auf nur 1,6 m² Bodenfläche können bis zu 3600 mm hoch Paletten gespeichert werden. Schwere Pneumatikzylinder und ein robustes Gehäusechassis sind auf einen industriellen Daueereinsatz ausgelegt. Die Schutzeinhausung erleichtert die Befüllung des Palettenmagazins mit einem frischen Stapel Paletten und sorgt dafür, dass der Stapel nicht kippt. Der Palettenspender kann im manuellen Modus oder im Automatikbetrieb gefahren werden. So bekommen Sie immer genau dann ganz bequem Ihre Paletten, wenn Sie sie brauchen. Und das zu einem günstigen Preis direkt vom Hersteller.

Manueller Betrieb des Palettenspenders

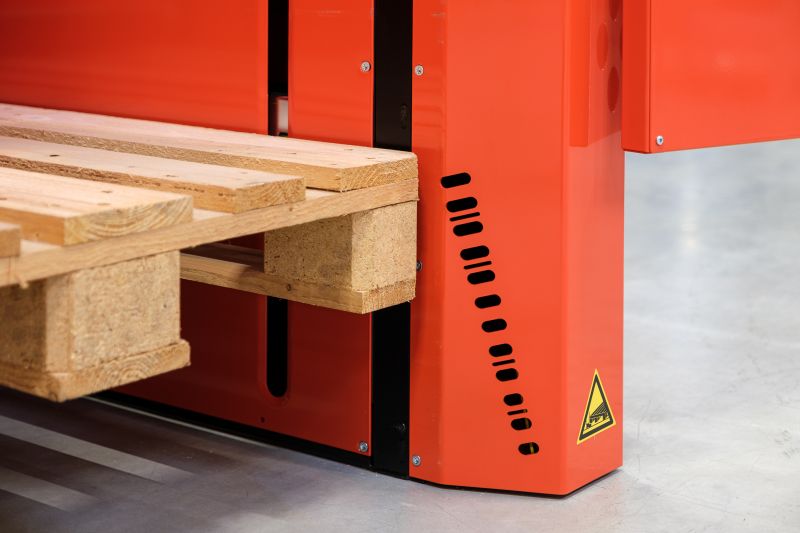

Abstapeln: Freigabe der untersten Palette durch Tastendruck. Aufstapeln: Eine zugeführte Palette wird auf Tastendruck gegriffen und angehoben.

Automatisch Abstapeln

Automatisches Abstapeln einer Palette. Sie steht für die Entnahme bereit. Nach der Entnahme wird automatisch eine neue Palette gespendet.

Automatisch Aufstapeln

Zugeführte Paletten werden durch den Palettenspender automatisch zu einem Stapel aufgestapelt.

Sicherheit

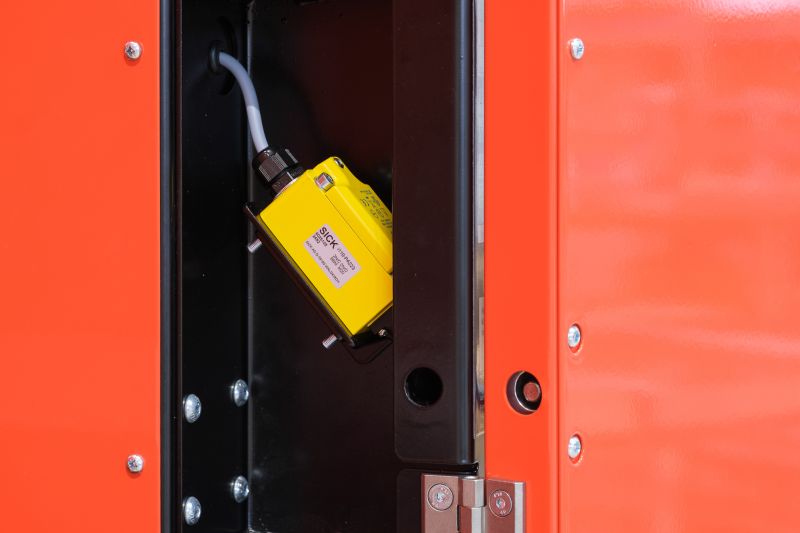

Sick-Lichtgitter im Entnahme- und Zuführbereich kontrollieren einen ordnungsgemäßen Ablauf und stellen sicher, dass sich keine Person im Arbeitsbereich befindet.

Vorteile des Palettenmagazins:

  • Hohe Kapazität von 24 Paletten auf nur 1,6 m²
  • Große Arbeitserleichterung, kein Heben von schweren Paletten, keine unnötigen Staplerfahrten
  • Ergonomische Palettenentnahme „von unten“
  • Kurze Amortisationszeit durch schlanke, ergonomische Arbeitsabläufe
  • keine Unfallgefahr, kein Palettenbruch, keine körperliche Belastung
  • Ordnung im Lager
  • Günstiger Preis mit Hersteller-Garantie: alle Palettenspender werden mit 25 Jahren Ersatzteilverfügbarkeits-Garantie ausgeliefert

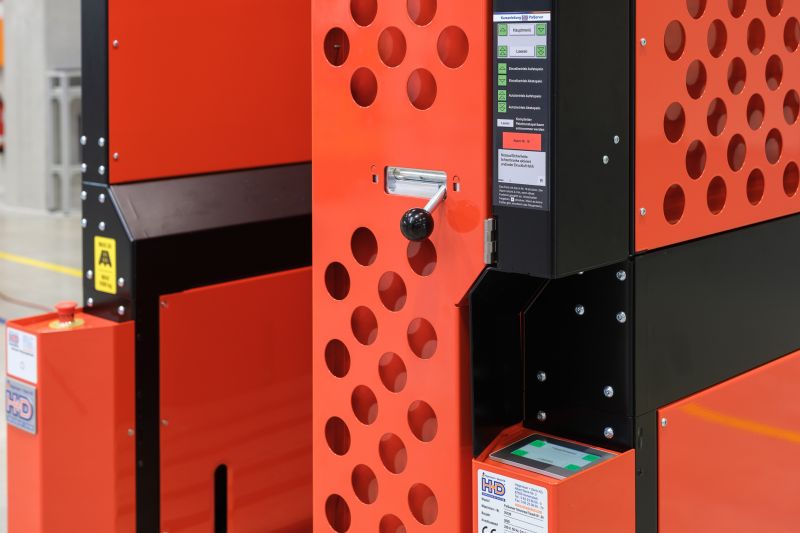

Produktfotos Palettenmagazin Universal 24

Palettenmagazin Universal 24

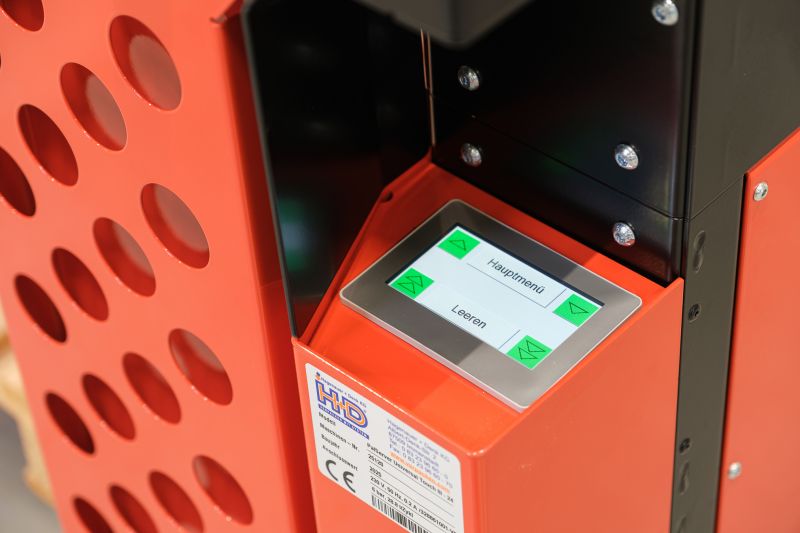

Multi-Color Touch Display für einfaches und sicheres Arbeiten

Produktvideo

Weitere Produktvideos finden Sie in unserer Mediathek.

Technische Daten

Technische Daten
Palettenformate: Einfache Umstellung mittels Klemmhebel auf wahlweise:
a) 800 mm x 1200 mm x 150 mm - oder
b) 1000 mm x 1200 mm x 150 mm - oder
c) 1200 mm x 1200 mm x 150 mm
Hinweis: bei 24 Paletten ist aufgrund des Schutzzauns keine Umstellung möglich.

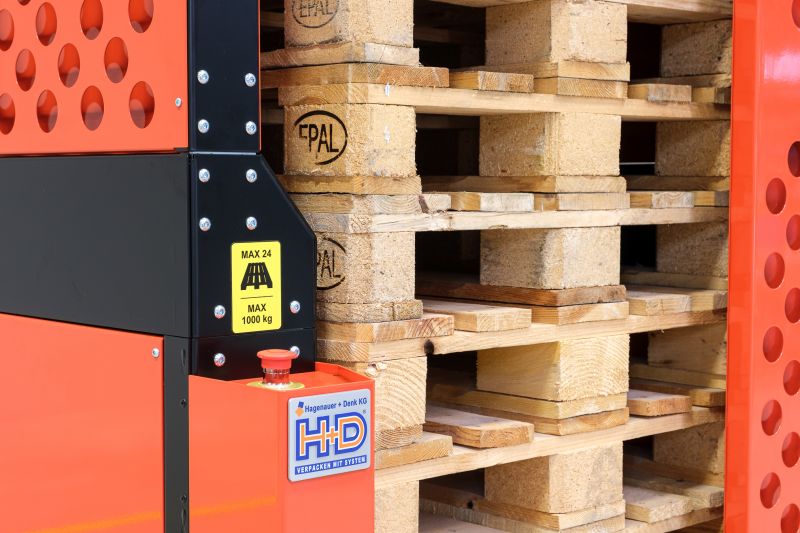

Kapazität: 24 Stück oder 1.000 kg
Funktion: Automatisches Auf- und Abstapeln von einer Palette
Außenmaße: Breite: 1190/1390/1590 mm (analog Palettenbreite)
Tiefe: 1375 mm
Höhe: 3600 mm
Steuerung: Siemens S7-1200 mit multicolor Touch-Panel
Luftanschluss: 6-10 bar
Luftverbrauch: 8-12 l/Zyklus
Anschlussspannung: 230 V / 50 Hz

Fragen & Antworten

Fragen rund um das Palettenmagazin Universal 24

Wie viele Paletten kann das Palettenmagazin stapeln?

Ein Stapel mit 24 Paletten hat eine Höhe von ca. 3.600 mm. Dies ist auch die Höhe des Palettenmagazins einschließlich Schutzzaun. Mehr Paletten bzw. eine größere Höhe sind im Standard nicht zulässig.

Braucht ein Palettenspender einen Schutzzaun?

Ohne Schutzzaun dürfen vorschriftsgemäß nur max. 15 Paletten gestapelt werden, danach besteht Kippgefahr. Daher ist unser Palettenmagazin Universal 24 standardmäßig mit einem Schutzzaun ausgetattet.

Ist das Palettenmagazin Universal 24 flexibel in der Breite?

Während das Palettenmagazin Universal 15 in der Breite flexibel einstellbar ist, muss man sich wegen des Schutzzauns beim Universal 24 auf eine bestimmte Breite festlegen.

Wieviel Luft verbraucht das Palettenmagazin?

Der Luft-Verbrauch beträgt ca. 8-12 Nl/Zyklus.
