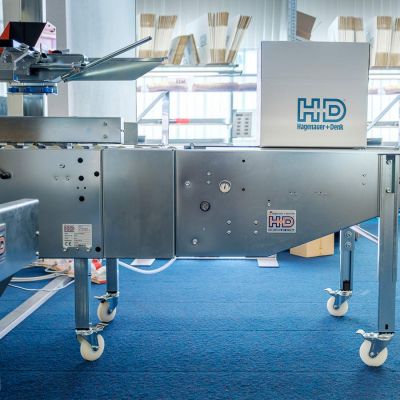

Kartonaufrichter

Mit Kartonaufrichtern lassen sich Verpackungsprozesse deutlich beschleunigen. Kartons stehen fertig aufgerichtet und am Boden verschlossen bedarfsgerecht für die Weiterverarbeitung zur Verfügung.

Roboter- und Handlingsysteme

Effizientes Manipulieren von Gütern in der Endverpackung durch Knickarmroboter, Portalroboter, Vertikalförderer und Hubtische.

Kartonaufrichter Serie BE

Lieferprogramm «Kartonaufrichter»

Kartonaufrichter Serie BE

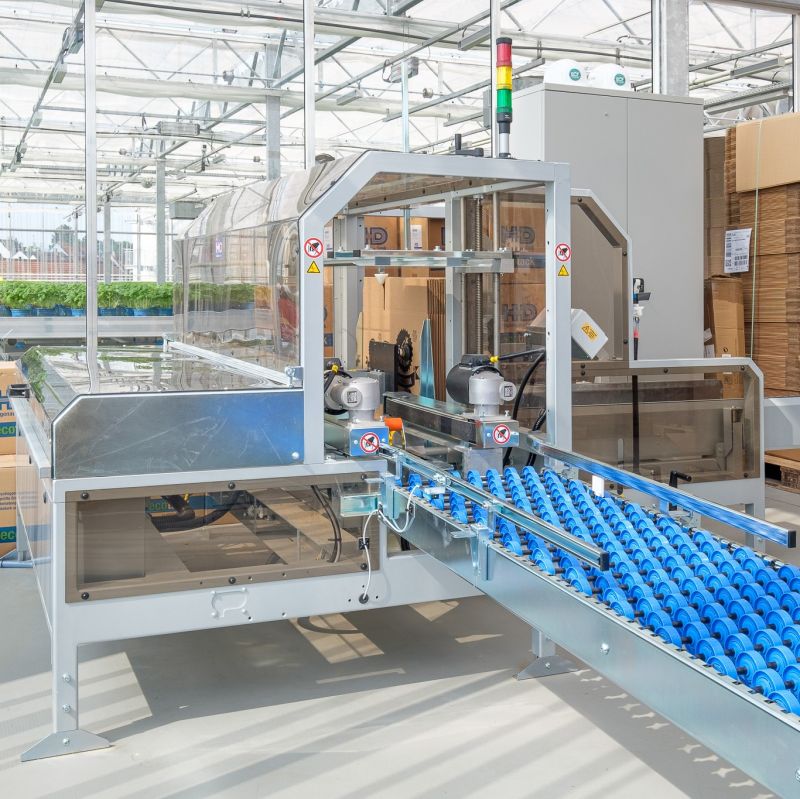

Kartonaufrichter der Serie BE

Kartonaufrichter der Serie BE sind Hochleistungsmaschinen für Durchsätze von bis zu 22 Kartons pro Minute. Ein bis zu 2.500 mm langes, motorisch betriebenes Kartonmagain mit einem Speichervolumen von ca. 300 Kartons wird der hohen Arbeitsgeschwindigkeit gerecht. Eine Befüllung des Kartonmagazins kann auch während des laufenden Betriebs erfolgen. Der Aufrichtmechanismus arbeitet einfach, zuverlässig und effizient. Die justierbare Ansaugplatte mit 4 bis 6 Sauggreifern sorgt für eine zuverlässige Entnahme der Kartonage aus dem Magazin. Ein pneumatischer Schwenkarm garantiert das Auffalten der Kartons im präzisen 90°-Winkel. Ein Formatwechsel wird unkompliziert über 4 Spindeln innerhalb weniger Minuten durchgeführt. Auf Wunsch können die Spindeln motorisch über ein Touch-Display vollautomatisch angesteuert werden. Der Kartonaufrichter arbeitet geräuscharm und energie-effizient.

Um ein zuverlässiges Aufrichten auch von nicht maßhaltigen Kartons zu garantieren, kann der Kartonaufrichter mit einem Seitenklappenspreizer aufgerüstet werden. Damit wird das kollisionsfreie Einfalten der vier Bodenlaschen sichergestellt. Auch Kartons mit überlappenden Seitenlaschen lassen sich durch eine spezielle Anordnung der Einfaltmechanik verarbeiten. Die Kartonaufrichter können bei Bedarf auch in Edelstahl oder voll-pneumatisch geliefert werden.

Produktvideo

Weitere Produktvideos finden Sie in unserer Mediathek.

Technische Daten

Technische Daten BE-2200 ATS BE-2300 ATS BE-2400 ATS
Kartonqualität: Fefco 0201; automatengerechte Qualität von 2,0 bis 7,0 mm (B-,C-,E-Welle)
Kartonformate:
Länge [mm] min. 200, max. 420 min. 300, max. 620 min. 300, max. 820
Breite [mm] min. 130, max. 300 min. 200, max. 400 min. 200, max. 400
Höhe [mm] min. 100, max. 450 min. 130, max. 550 min. 150, max. 550
Kapazität [Kartons/Min.] bis 22 bis 18 bis 14
Maschinen-Abmessungen:
Länge [mm] 2950 3085 3150
Breite [mm] 1800 2100 2300
Höhe [mm] 1290 1520 1525
Auslaufhöhe [mm] 560 610 625
Kartonmagazin: 1500 mm (Verlängerung auf 2500 mm möglich)
(ca. 190 Kartons, mit Verlängerung ca. 300 Kartons C-Welle)
Auslaufrichtung: rechts oder links
Steuerung: Siemens S7-1200
Luftanschluss: 6 bar, ölfrei
Luftverbrauch: ca.42 l/Zyklus
Anschlussspannung: 3 x 400 V, 50 Hz
Anschlussleistung: 0,5 kW
Geräuschpegel: max. 74 dBA
Mögliche Signale: Störung, Klebeband fast zu Ende, Klebeband-Ende, Klebeband-Abriss, Kartonmagazin fast leer, Kartonmagazin leer, Maschine im Stand-by
