C-10 Kartonverschließer für Vertikalverschluss

Kartonverschließer für Vertikalverschluss C-10

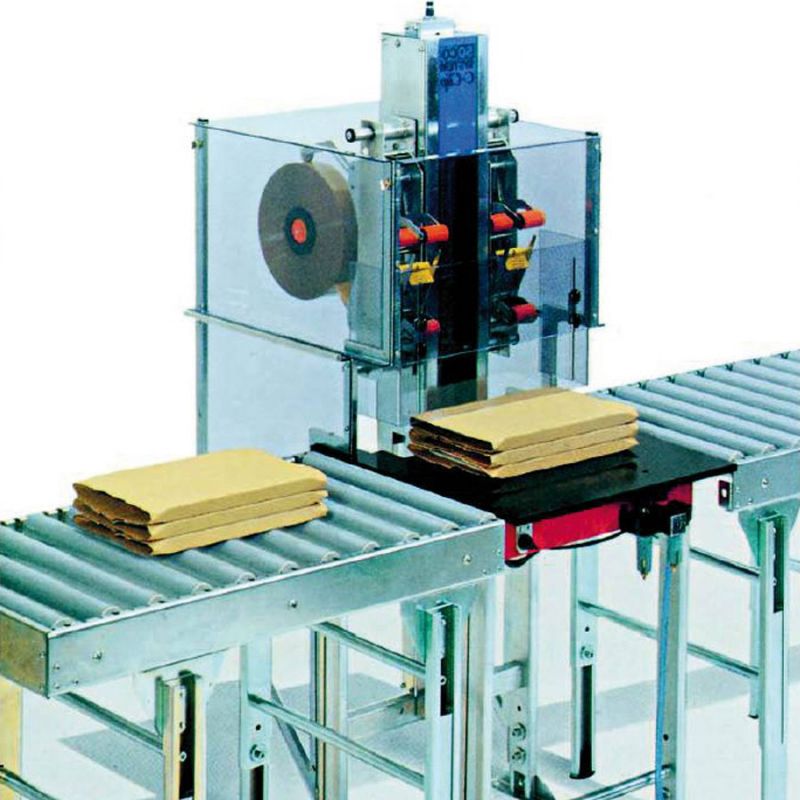

Kartonverschließer C-10

Vertikaler C-Verschluss
Der Kartonverschließer C-10 ist ein Sonderverschließer für den seitlichen Verschluss von flachen Packgütern. Stülpdeckelkartons, Flachkartons, Klappdeckelkartons, Stapelware etc. können mit diesem speziellen Kartonverschließer mittels Klebeband seitlich in C-Form verschlossen werden. Für die Applikation des Klebebandes kommen die bewährten Standard-Dispenser von H+D zum Einsatz. Diese garantieren durch ihr innovatives System aus Andruckrollen und Bürsten einen zuverlässigen Klebebandauftrag und einen einfachen Rollenwechsel. Die Standard-Klebebandbreite beträgt 50 mm, möglich sind auf Wunsch auch Breiten von 25 mm, 38 mm, 75 mm oder 100 mm.

Sichere Funktion auch bei Mehrfach-Verschluss
Die vertikale Bewegung des Klebeband-Dispensers erfolgt elektro-pneumatisch. Ein synchroner Mehrfach-Verschluss mit zwei oder mehr Dispensern ist mit der Kartonverschließmaschine C-10 ebenfalls möglich. Beim Mehrfach-Verschluss kann der Abstand der Verklebungen auf die jeweilige Kartonbreite eingestellt werden.

Einsatz als Vollautomat
Der Kartonverschließer C-10 wird im Standard als autarke Einzelmaschine betrieben, lässt sich aber auch in eine vollautomatische Verpackungslinie integrieren. Dazu wird die Arbeitsplatte durch einen Bandförderer ersetzt, der die Packgüter in den Arbeitsbereich des Kartonverschließers taktet. Eine Klemmvorrichtung für den Produktstapel garantiert eine saubere Vertikalverklebung. Ebenfalls ist eine roboter-gestütze oder linear-gestütze Lösung möglich, bei der Produktstapel über ein Greifsystem dem Kartonverschließer zugeführt werden.

Bewährtes Sicherheitskonzept
Je nach individueller Ausführung des C-Verschließers wird das Sicherheitskonzept angepasst. Sicherheitsabschirmungen aus Plexiglas, eine 2-Hand-Bedienung oder ein opto-sensorischer Eingreifschutz garantieren einen sicheren Betrieb der Anlage.

Produktfotos C-10 Kartonverschließer für Vertikalverschluss

Karton mit Klappdeckel

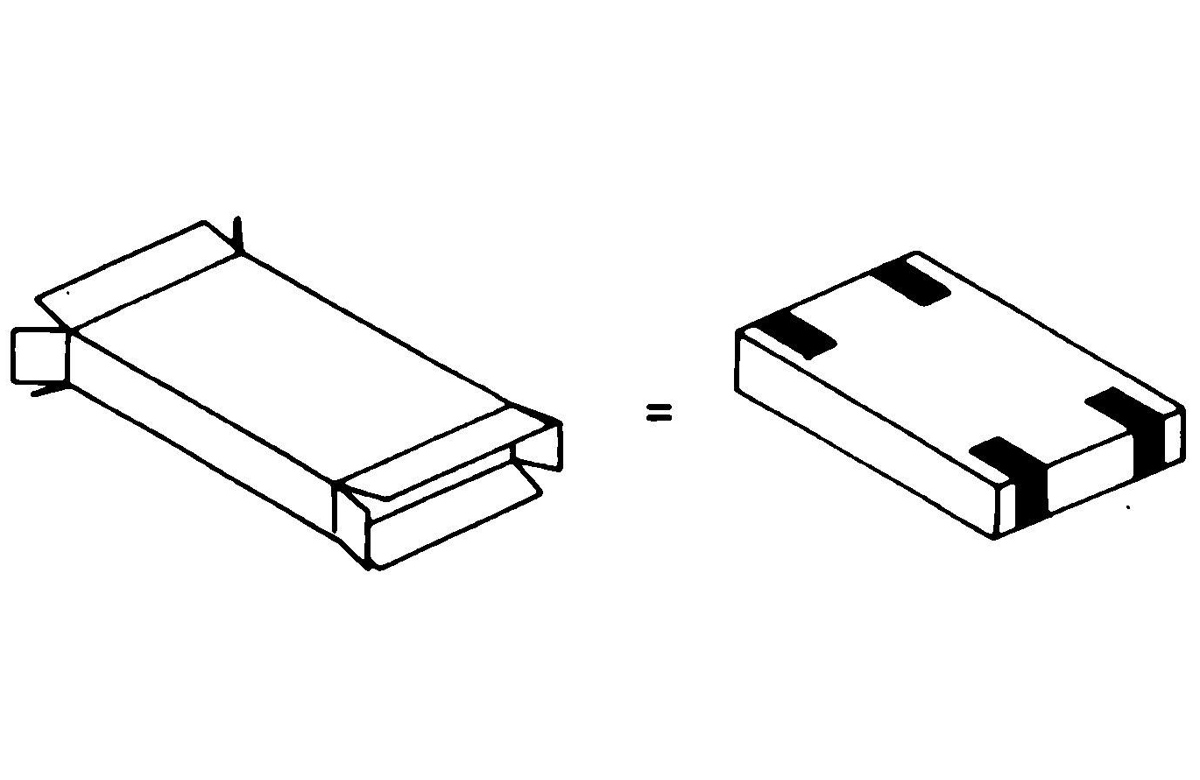

Karton mit Seitenverschluss
Kartonumschlag
Lange schmale Kartons
Stapelware

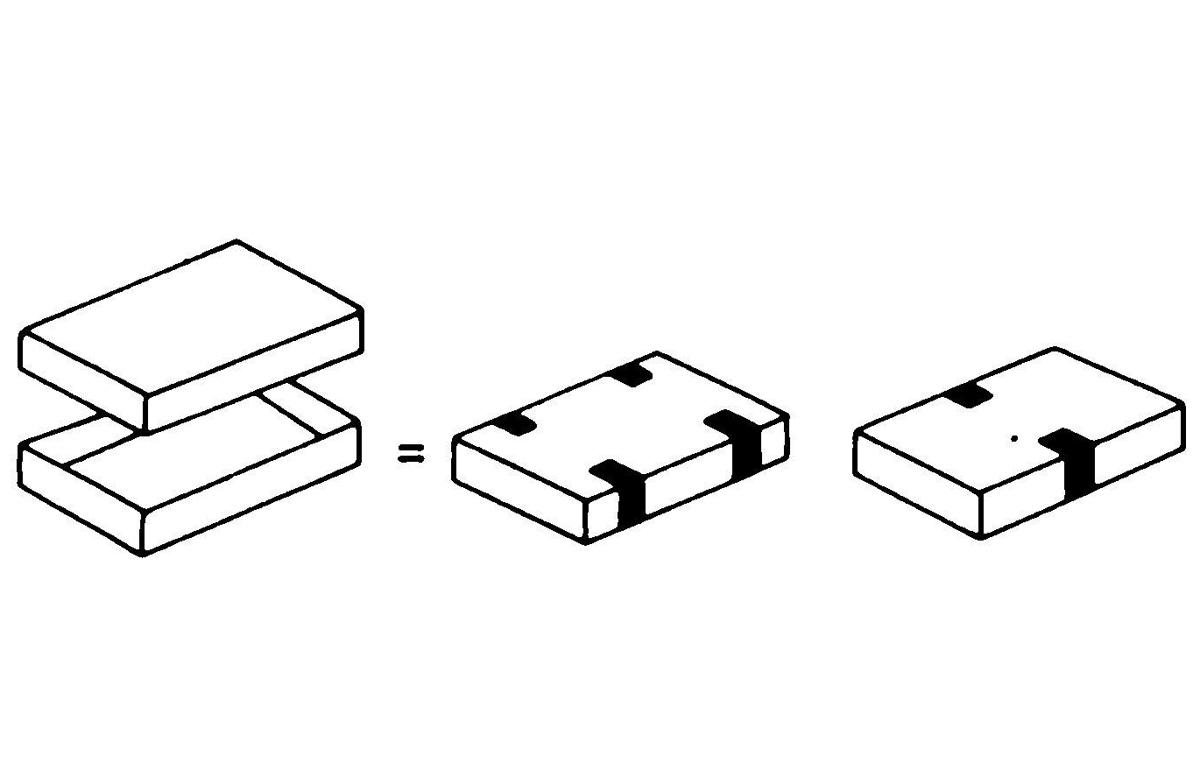

Stülpdeckelkartons

Technische Daten

Technische Daten C-10/1 C-10/2 C-10/3 C-10/4
Kartonhöhe
 Min. mm  5 5 5 5
 Max. mm 350 350 350 350
Klebebandüberlappung
 70 mm o o o o
 50 mm + + + +
Klebebandbreite
 25 - 30 mm o o o o
 38 - 50 mm + + o o
 75 - 100 mm o o + +
Anzahl der Klebeköpfe 1 2 3 4
Arbeitshöhe min./max. 820 - 1120 mm 820 - 1120 mm 820 - 1120 mm 820 - 1120 mm
Gewicht kg 85 100 115 130
Kapazität Max. 30 Kartons/ min.
Elektrische Daten 3 x 400 V, 50-60 Hz, Leistungsaufnahme 0,3 kW. Andere technische Daten sind auf Anfrage erhältlich.
Klebebanddurchmesser Max. 385 mm.

+ = Standard
o = Optional



Änderungen vorbehalten
