CO 4000 Horizontalwickler (Horizontal-Stretchwickler) Vollautomat »

Automatischer Horizontal-Stretchwickler

CO 4000 Automatischer Horizontal-Stretchwickler | Stretchen von Trays variierender Größe

Mit dem Horizontal-Stretchwickler CO 4000 Wellpapptrays vollautomtisch bündeln!
Wellpapptrays bieten eine flexible und günstige Möglichkeit der Produktsicherung mit Stretchfolie – ganz ohne Polstermaterial. Das Produkt wird auf dem Tray mit einer vorgedehnten Stretchfolie umwickelt. Dadurch entsteht eine feste Einheit. Diese ‚Innenverpackung‘ lässt sich dann in eine Umverpackung setzen. Das garantiert maximalen Halt und optimalen Schutz gegen Erschütterungen und Stöße.

Automatische Einzugsvorrichtung und Formatanpassung
Der Horizontalwickler CO 4000 ist mit einer automatischen Längenerkennung ausgestattet und macht die Verarbeitung von Wellpapptrays und vielen anderen Produkten mit wechselnden Abmessungen möglich. Die automatische Einzugsvorrichtung vor und nach der Rotationseinheit des Horizontal-Stretchwicklers besteht aus gummierten, angetrieben Walzen, die sich auf das jeweilige Produktformat automatisch einstellen.

Horizontal-Stretchwickler stretchen Ihre Produkte sowohl spiralförmig, als auch punktuell als Banderole. Ein sicherer Zusammenhalt der Produkte auf dem Tray wird durch den Stretcheffekt und die haftende Folie erreicht. Für die Horizontal-Stretchwickler stehen Ring-Durchmesser von 400, 620, 960 mm zur Verfügung.

Standard-Ausstattung der automatischen Horizontalwickler

  • Automatischer Produkteinzug, automatisches Anlegen und Abschneiden der Folie
  • Programmautomatik für 20 Rezepte
  • Rotationsgeschwindigkeit des Folienwagens stufenlos einstellbar
  • Fördergeschwindigkeit der seitlichen Antriebsrollen stufenlos einstellbar
  • Wickelbeginn und Wickelende individuell einstellbar
  • Folienspannung über mechanischen Spannungsregler stufenlos einstellbar
  • Zuführ- und Abführrollbahn mit Stahlrollen im Lieferumfang inbegriffen

Produktfotos CO 4000 Horizontalwickler (Horizontal-Stretchwickler) Vollautomat »

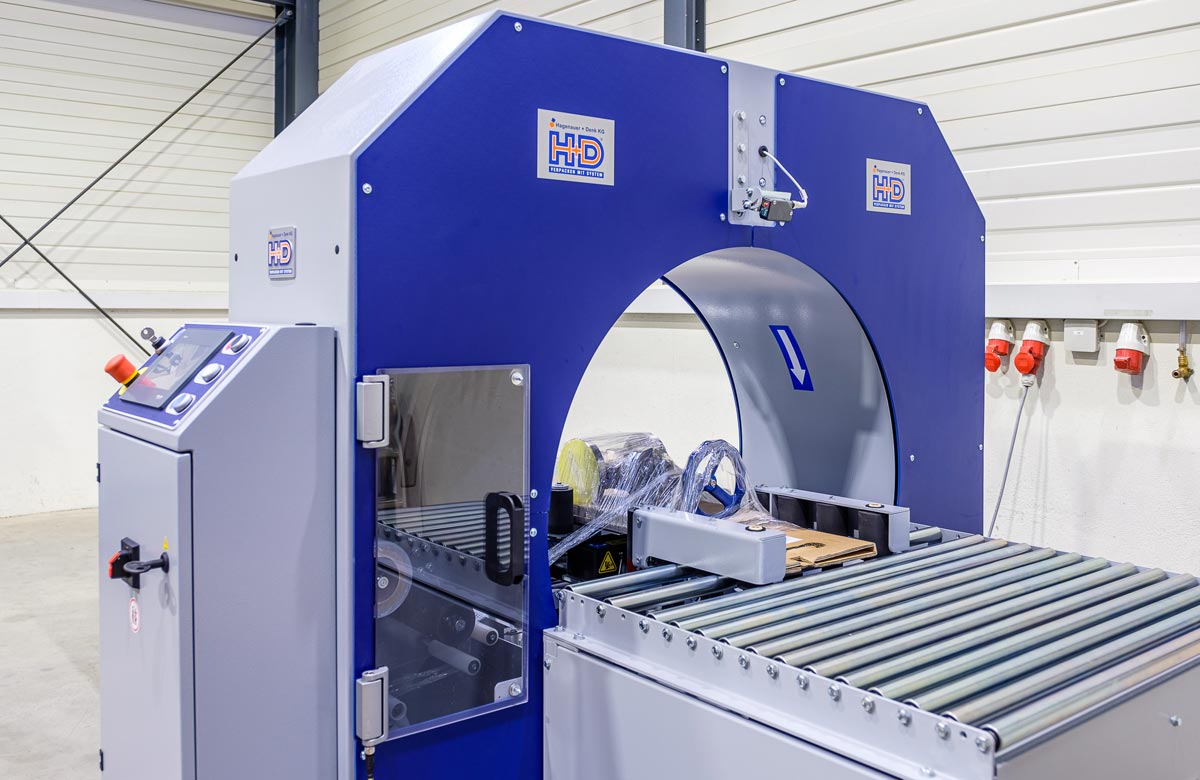

Horizontal-Stretchwickler mit automatischer Formateinstellung.
Die Zu- und Abführrollbahn ist Bestandteil des Horizontalwicklers.
Folienwagen mit Vordehnsystem und Tänzerwalze für optimierten Folienverbrauch.
Produkteinzug mit automatischer Formateinstellung.
Automatische Anlege- und Trennvorrichtung der Stretchfolie.
Animiertes Farb-Touch-Display für die individuelle Programmierung der Wickelrezepte.
Benutzerfreundliche Gestaltung des Bedienpults.
Fotozellengesteuerter Produkteinzug.
Sensorüberwachung im Produktauslauf.

Produktvideo CO 4000 Horizontalwickler (Horizontal-Stretchwickler) Vollautomat »

Weitere Produktvideos finden Sie in unserer Mediathek.

Technische Daten

Technische Daten CO 4000 CO 6200 CO 9600
Ringdurchmesser (mm): 400 620 960
Packgutformat Länge (mm): beliebig beliebig beliebig
Packgutformat Breite max. (mm): 320 420 580
Packgutformat Höhe max. (mm): 260* 460* 760*
Rotationsgeschwindigkeit max. (U/Min.): 160 120 60
Einsetzbare Folienbreiten: 125 mm
Pneumatische Folienanlege-/Trenneinheit:
ja ja ja
Automatische Einzugseinheit:
ja ja ja
Fördergeschwindigkeit: 8 - 17 m/min
Arbeitshöhe min. (mm): 800 800 775
Arbeitshöhe max. (mm): 800 890 925
Anschlussspannung: 3 x 400 V, 50 Hz
Anschlussleistung: 1,3 kW 1,5 kW 1,5 kW
Luftanschluss:
6 bar
Luftverbrauch pro Zyklus:
1,8 l 1,8 l 1,8 l

* Höhe max. ist bei Ausnutzung der maximalen Breite ca. 15% niedriger!

Wann rechnet sich ein vollautomatischer Horizontalwickler?

Lothar Wohlhüter

Vorteil vollautomatischer Horizontalwickler

Wenn Sie Produkte auf Trays unterschiedlicher Größe automatisch verpacken müssen, ist der vollautomatische Horizontal-Stretchwickler die richtige Maschine. Fotozellen steuern den automatischen Transport durch den ringförmigen Tunnel.
Der Wickler arbeitet wirtschaftlich bereits bei mittleren Stückzahlen, d.h. ab ca. 30 Trays pro Stunde.
Hervorragende Produktfixierung durch die einzigartigen Dehn- und Haftungseigenschaft von Stretchfolie. Poster- und Füllmaterial bei der Verpackung kann komplett gespart werden.
Extra breite Stretchfolien bis 250 mm sorgen für kurze Produktdurchlaufzeiten.
Gleichmäßiger Folienauftrag durch federnd gelagerte Tänzerwalze.
Besonders empfehlenswert beim Kartonversand von schweren oder hochwertigen Produkten.
Einfache Integration in eine automatisierte Endverpackungslinie.

Nachteil vollautomatischer Horizontalwickler

Die Trays müssen seitlich aufgekantet sein, um optimal gegriffen und transportiert zu werden.
Der technische Aufbau der Maschine resultiert in einer fixen, relativ großen Förderhöhe, abhängig vom Ringdurchmesser.
