Palettenmagazin Edelstahl 15

Palettenmagazin Edelstahl 15

Palettenmagazin in Edelstahl für die Lebensmittel- und Pharma-Industrie

Palettenspender für alle gängigen Holz- und Kunststoff-Paletten!

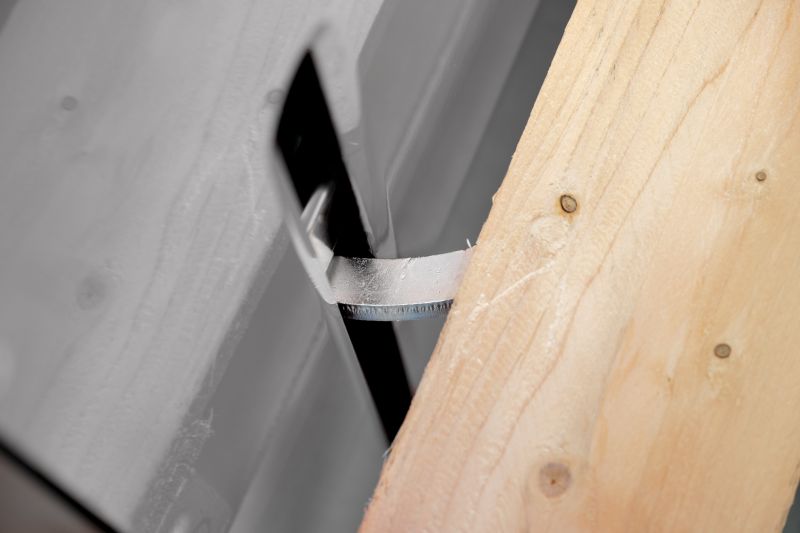

Auch für den Hygienebereich hat H+D die passenden Palettenspender für kraftfreies Palettenhandling. Flexibel montierbare Hebebolzen ermöglichen dabei das Auf- und Abstapeln nicht nur von allen standardisierten Holzpaletten, sondern auch von allen gängigen Kunststoff-Paletten, wie z.B. CHEP. Und das bis zu einer maximalen Breite von 1200 mm. Neben der äußerst einfachen Breiteneinstellung über Klemmhebel kann bei diesem PalServer auch eine unkomplizierte Tiefeneinstellung auf den jeweils verwendetem Palettentyp mittels der Hebebolzen erfolgen.

Auf- und Abstapeln mit Palettenspendern

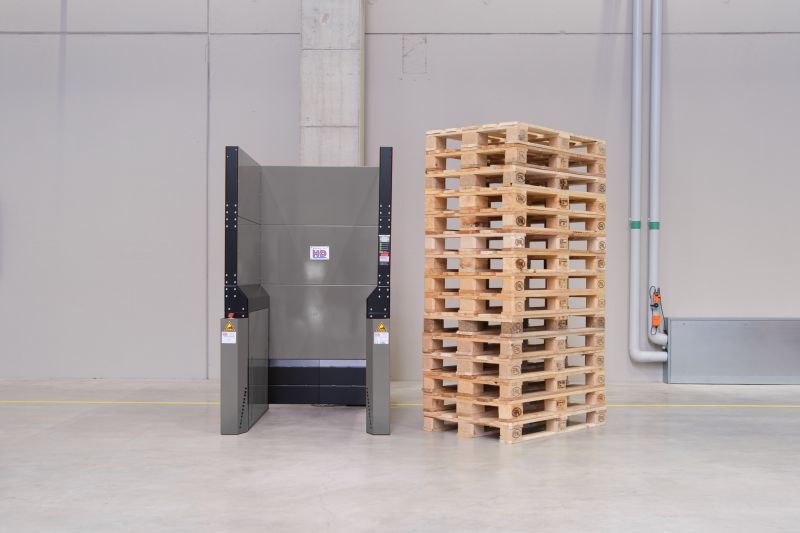

Die Befüllung des Palettenmagazins erfolgt mit Gabelstapler oder Hand-Hubwagen. Bis zu 15 Paletten können dem Palettenmagazin wie folgt zugeführt werden:

  • Manueller Modus
    Die unterste Palette wird über das multicolor Touch Panel freigegeben und kann entnommen werden. Umgekehrt werden mittels Touch zugeführte Paletten von unten zu einem Stapel aufgestapelt.
  • Abstapeln im Automatik-Betrieb
    Im Automatik-Betrieb wird nach Entnahme einer Palette automatisch eine neue Palette abgesetzt.
  • Aufstapeln im Automatik-Betrieb
    Zugeführte Einzel-Paletten werden im Palettenmagazin zu einem Stapel automatisch aufgestapelt.
  • Höchste Sicherheit
    Ein Sicherheitsvorhang im Einfahrtsbereich des Palettenmagazins überwacht die ordnungsgemäße Entnahme und Zuführung der Paletten und kontrolliert, ob sich eine Person im Arbeitsbereich befindet.

Produktfotos Palettenmagazin Edelstahl 15

Palserver Palettenmagazin 15 Edelstahl
Palettenmagazin für Kunststoffpaletten oder Sonderpaletten.
Palettenmagazin mit einfacher Bedienung durch Handhubwagen.
Palserver Palettenmagazin 15 Edelstahl

Produktvideo

Weitere Produktvideos finden Sie in unserer Mediathek.

Technische Daten

Technische Daten
Palettenformate:

Einfache Umstellung mittels Klemmhebel auf wahlweise:
a) 800 mm x 1200 mm x 150 mm - oder
b) 1000 mm x 1200 mm x 150 mm - oder
c) 1200 mm x 1200 mm x 150 mm

Weiterhin einfache Anpassung der Hebebolzen auf die individuelle Position der Palettenklötze

Kapazität: 15 Stück oder 500 kg
Funktion: Automatisches Auf- und Abstapeln von einer Palette
Außenmaße: Breite: 1190/1390/1590 mm (analog Palettenbreite)
Tiefe: 1375 mm
Höhe: 980 mm
Steuerung: Siemens S7-1200 mit Touch-Panel
Luftanschluss: 6-10 bar
Luftverbrauch: 8-12 l/Zyklus
Anschlussspannung: 230 V / 50 Hz

Produktkatalog

Laden Sie hier den Produktkatalog für dieses Produkt herunter:

7-Handlingsysteme-9.6MB_23.pdf

Fragen & Antworten

Interessantes rund um Palettenmagazine aus Edelstahl

Sind die Palettenmagazine für den Lebensmittelbereich zugelassen?

Ja, der Aufbau der Palettenmagazine ist komplett aus Edelstahl und daher für den Kontakt mit Lebensmitteln zugelassen.

Ist der Palettenspender für den Nassbereich geeignet?

Das Edelstahl-Magazin ist spritzwassergeschützt (IP 54) und kann mit üblichen Reinigungsmitteln gereinigt werden. Für eine Reinigung mit Strahlwasser ist das Gerät nicht geeignet.

Gibt es Edelstahl Palettenmagazine auch ohne Druckluft?

Ja, auf Wunsch fertigen wir die Magazine auch in elektrohydraulischer Ausführung, ohne Druckluft.

Gibt es die Palettenmagazine auch mit EX-Schutz?

Nein, H+D liefert keine Palettenmagazine mit EX-Schutz.
