Kartonaufrichter vollautomatisch, direkt vom Hersteller

Kartonaufrichter für mehr Wirtschaftlichkeit beim Volumenversand

Was macht Kartonaufrichter so effizient?

Vollautomatische Kartonaufrichter beschleunigen Verpackungsprozesse erheblich. Das zeitaufwändige Auffalten von Kartons und das Einschlagen der Kartonlaschen entfallen.

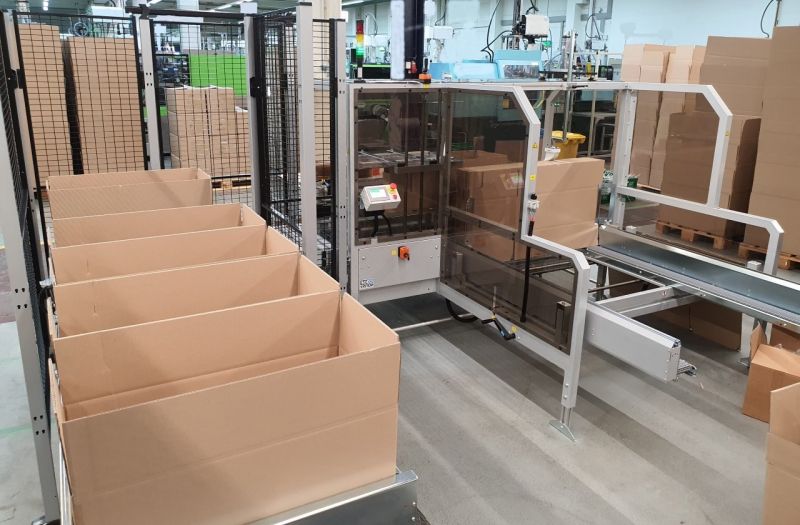

So funktionieren automatische Kartonaufrichter:

  • Magazinierte Kartons werden über Sauger gegriffen und in Rechtecksform gebracht.
  • Danach werden die Bodenlaschen eingeschlagen.
  • Im Anschluss wird der Karton aus dem Aufrichter heraustransportiert und dabei der Kartonboden mit Selbstklebeband oder Heißleim verschlossen.
  • Der Karton steht nun zur Befüllung bereit.

Das leisten automatische Kartonaufrichter:

  • Präzise aufgerichtete und verschlossene Kartons mit hoher Wiederholgenauigkeit.
  • Maximale Leistung von bis zu 25 Kartons/Min.
  • Einfacher Formatwechsel über Spindeln: Umrüstzeit von max. 3 Minuten.
  • Auf Wunsch auch motorische Formatumstellung über Schaltschrank.
  • Kleberollenwechsel dauert nur ca. 1 Minute - ohne Werkzeug.

» Das Wichtigste in Kürze über Kartonaufrichter «

Von unserem Experten Lothar Wohlhüter

  • Kartonaufrichter falten den Boden von Kartons ein und verschließen diesen mit Klebeband oder Heißleim.
  • Aus technischen Gründen sind alle Maschinen auf den weltweit gängigen Kartontyp Fefco 0201 ausgelegt.
  • Eine Formatumstellung dauert ca. 3 Minuten.
  • Vollautomatische Aufrichter können immer nur eine Kartongröße verarbeiten.
  • Halbautomatische Kartonaufrichter benötigen menschliche Unterstützung, können aber ein ganzes Formatspektrum ohne Umstellung verarbeiten.
  • Nur automatengerechte können zuverlässig aufgerichtet werden.
  • Halbautomaten kosten deutlich weniger Vollautomaten.



Welcher Kartonaufrichter ist der richtige für Sie!

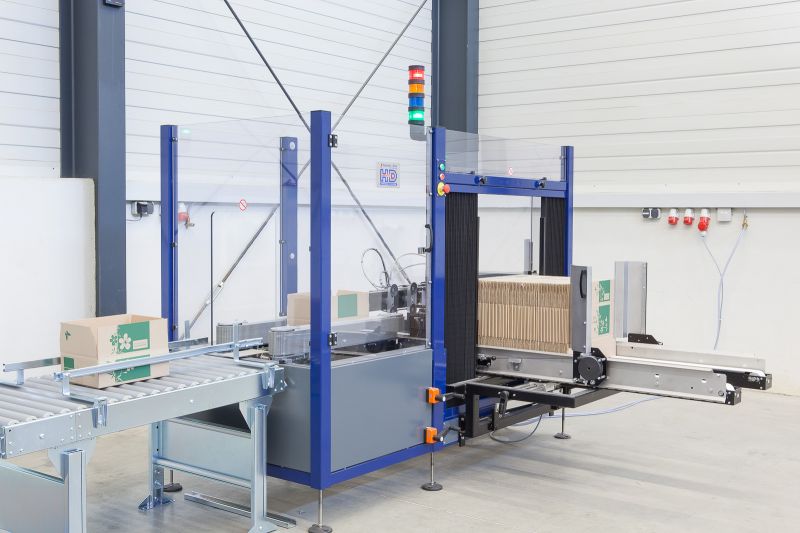

Vollautomatischer Kartonaufrichter Serie BE:

Das Standardgerät für alle gängigen Anwendungsfälle. Die Serie BE deckt ein breites Kartonspektrum ab und liegt im mittleren Leistungsbereich. Viele Zurüstteile wählbar.

Vollautomatischer Kartonaufrichter Serie HD:

Der Aufrichter auch für besondere Fälle. Ideal bei besonderen Kartongrößen, hoher Leistung oder spezieller Kartonqualität. Viele Zurüstteile wählbar.

Halbautomatischer Kartonaufrichter:

Für ständig wechselnde Kartonformate und geringem bis mittlerem Leistungsbereich. Das Einfalten der Bodenlaschen wird pneumatisch unterstützt.


Lieferprogramm Kartonaufrichter

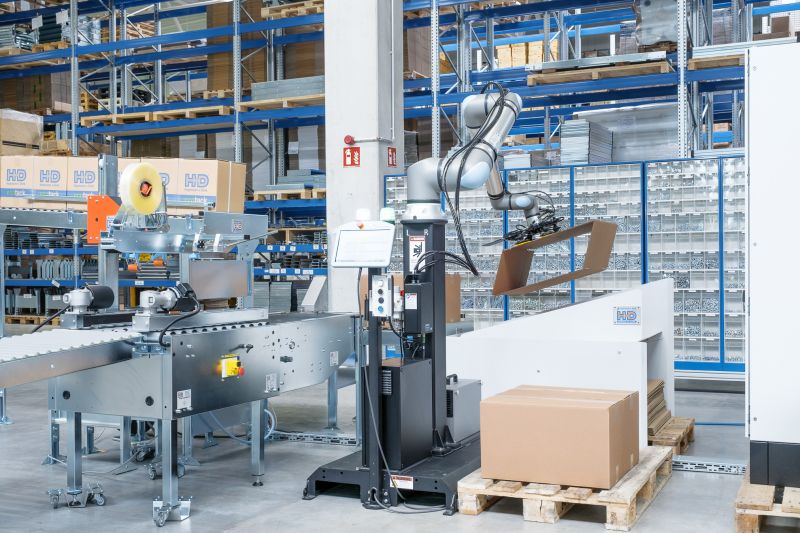

Beispielanlagen: Kartonaufrichter in einer vollautomatischen Verpackungslinie

Wir reagieren auf dynamisches Wachstum: Mit dem konsequent modularen Produktprogramm von H+D können die Versandaufgaben Aufrichten, Befüllen, Verschließen, Fördern, Palettieren und Stretchen nach Ihren unternehmensspezifischen Wünschen schrittweise automatisiert werden.

Automatisierungsstufe I

Automatisierungsstufe II

Automatisierungsstufe III

Kartonaufrichter mit manueller Befüllstation und anschließendem Deckelverschluss.

Aufrichter mit manueller Befüllstation und anschließendem Deckelverschluss.

Kartonaufrichter mit manueller Befüllstation, Deckelverschluss und Palettierroboter.

Aufrichter mit manueller Befüllstation, Deckelverschluss und Palettierroboter.

Kartonaufrichter mit Pick & Place-Roboter, Deckelverschluss, Palettierroboter und Stretchwickler.

Aufrichter mit Pick & Place-Roboter, Deckelverschluss, Palettierroboter und Stretchwickler.



Weshalb ist ein Kartonaufrichter auch für Ihr Unternehmen sinnvoll?

Kartonaufrichtmaschinen von H+D sind marktführend. Eine moderne Konstruktion mit modularem Aufbau garantiert einen prozesssicheren Betrieb in Ihrem Unternehmen über Jahrzehnte.

  • Kurze Taktzeiten: H+D-Aufrichter schaffen bis zu 25 Kartons pro Minute.

  • Flexible Befüllung: Das motorische Kartonmagazin kann jeder Zeit - auch während des Betriebs - nachgefüllt werden.

  • Werkzeugloses Umrüsten: Eine Formatumstellung erfolgt über Spindeln mit Mess-Skala innerhalb 3 Minuten. Ein Kleberollenwechsel dauert max. 1 Minute.

  • Einfache Integration: H+D-Kartonaufrichter lassen sich einfach in bestehende Abläufe integrieren. Ein Signalaustausch von Betriebszuständen ist Standard.

  • Großes Formatspektrum: Unsere Aufrichter sind für alle handelsüblichen Formate Typ Fefco 0201 ausgelegt und können auch an Sonderformate adaptiert werden.



  • Sicherheit geht vor: Alle Kartonaufrichtmaschinen von H+D sind in puncto Sicherheit wegweisend. Schutzeinhausungen aus transparentem Plexiglas und Sicherheitsschalter an allen Öffnungen sorgen für einen reibungslosen Ablauf. Störmeldungen werden im TouchPanel angezeigt.

  • Prozesssicherer Betrieb: Durch das motorisch angetriebene Kartonmagazin und eine durchdachte Greif-, Falt- und Verschließ-Konstruktion wird ein störungsfreier Ablauf gewährleistet.

  • Zuverlässig bei Problemkartons: Über Seitenlaschen-Spreizer und Anpass-Elemente können auch dünnwellige und nicht maßhaltige Kartons in Grenzen verarbeitet werden.

  • Klebeband oder Heißleim: Beide Verschlussarten sind möglich.

Wann eignet sich ein Kartonaufrichter und welcher Typ ist zu empfehlen?

Lothar Wohlhüter

Vorteile Kartonaufrichter

Vollautomatische Kartonaufrichter sind immer dann sinnvoll und wirtschaftlich, wenn kontinuierlich hohe Stückzahlen eines Kartonformats benötigt werden.
Sie profitieren von einer hohen Zeitersparnis, da das händische Aufrichten entfällt. Die Bestückung des Magazins mit Kartonzuschnitten ist sehr einfach - und während des laufenden Betriebs möglich.
Ergonomie-Gewinn: das händische Einfalten und Verkleben der Bodenlaschen ist körperlich belastend. Diese Arbeit wird vom Aufrichter übernommen.
Hohe Verfügbarkeit: durch die hohe Arbeitsgeschwindigkeit steht immer ein Karton fix und fertig und sauber verklebt auf Abruf bereit.
Bei der Serie BE profitieren Sie von einem großen Produktspektrum, die Serie HD ist ideal bei schwierigen Umgebungsbedingungen und Kartonqualitäten. Mit halbautomatischen Aufrichtern bleiben Sie stets flexibel.
Bei halbautomatischen Kartonaufrichtern muss der Kartonzuschnitt zwar manuell aufgesetzt werden. Die Geräte sind jedoch eine preiswerte Alternative und ideal bei wechselnden Kartonformaten.

Nachteile Kartonaufrichter

Vollautomatische Aufrichter eignen sich nicht bei häufig wechselnden Kartonformaten. Eine Formatumstellung ist zwar innerhalb weniger Minuten möglich, ein ständiger Wechsel zwischen verschiedenen Kartongrößen ist aber nicht sinnvoll.
Maschinen mit sog. Duplex- oder Triplex-Kartonmagazinen für die parallele Verarbeitung mehrerer Kartonformate sind nicht sehr leistungsstark und relativ kostenintensiv.
Die Wirtschaftlichkeit spielt generell eine Rolle bei der Entscheidung für einen Vollautomaten. Für einen ökonomischen Betrieb sollte der Aufrichter im mittleren Leistungsspektrum arbeiten, d.h. 5 Kartons pro Minute produzieren.
Mit Aufrichtern erfolgt die Kartonbereitstellung an einem festen Ort. Findet dort auch die hauptsächliche Verwendung statt oder müssen die Leer-Kartons noch zu anderen Einsatzpunkten transportiert werden? Bei verschiedenen Verwendungsstellen können halbautomatische Aufrichter die bessere Alternative sein.
Standard-Aufrichter sind auf den Kartontyp Fefco 0201 und 0200 ausgelegt, da diese beiden Typen weltweit sehr beliebt sind. Hier spielen deren geringe Herstellungskosten und hohe Formstabilität eine Rolle. Kommen andere Kartontypen zum Einsatz, muss der Aufrichter ggfs. angepasst werden.

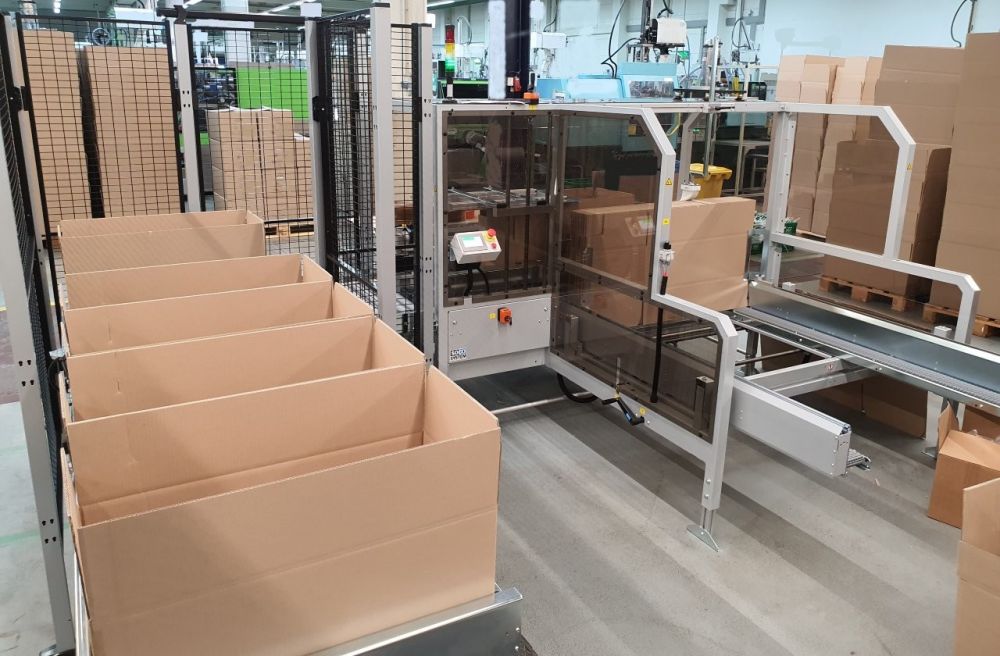

Anwendungsbeispiel 1: Kartonaufrichter bei KRÄUTERHAUS

Für das händische Einfalten der Bodenlaschen und das manuelle Verkleben mit Selbstklebeband musste unser Kunde bislang durchschnittlich 1/2 Minute pro Karton aufwenden. Bei 5000 Kartons pro Tag waren 4 Personen nur mit Leerkartons beschäftigt! H+D-Kartonaufrichter schaffen dies komplett autark.

  • Deutliche Leistungssteigerung: Mit einer Taktzeit bis 25 Kartons pro Minute können auch große Versandvolumen problemlos bewältigt werden.

  • Kurze Amortisationsphase: Bei 500 Kartons pro Tag rechnen sich Aufrichter bereits nach 9 Monaten Betriebszeit. Danach sparen Sie Geld mit jedem Karton!

  • Entlastung der Mitarbeitenden: Das dauerhafte Greifen, Einfalten und Verkleben von Kartons ist belastend für Arme, Schultern und Rumpf. Mit einer Automatisierung erhalten Versandkräfte neue Freiräume.

  • Professionelles Erscheinungsbild: Maschinell verschlossene Kartons platzen nicht auf und hinterlassen bei Ihren Kunden einen ordentlichen Eindruck.



Datenschutzeinstellungen

Youtube-Videos immer zulassen

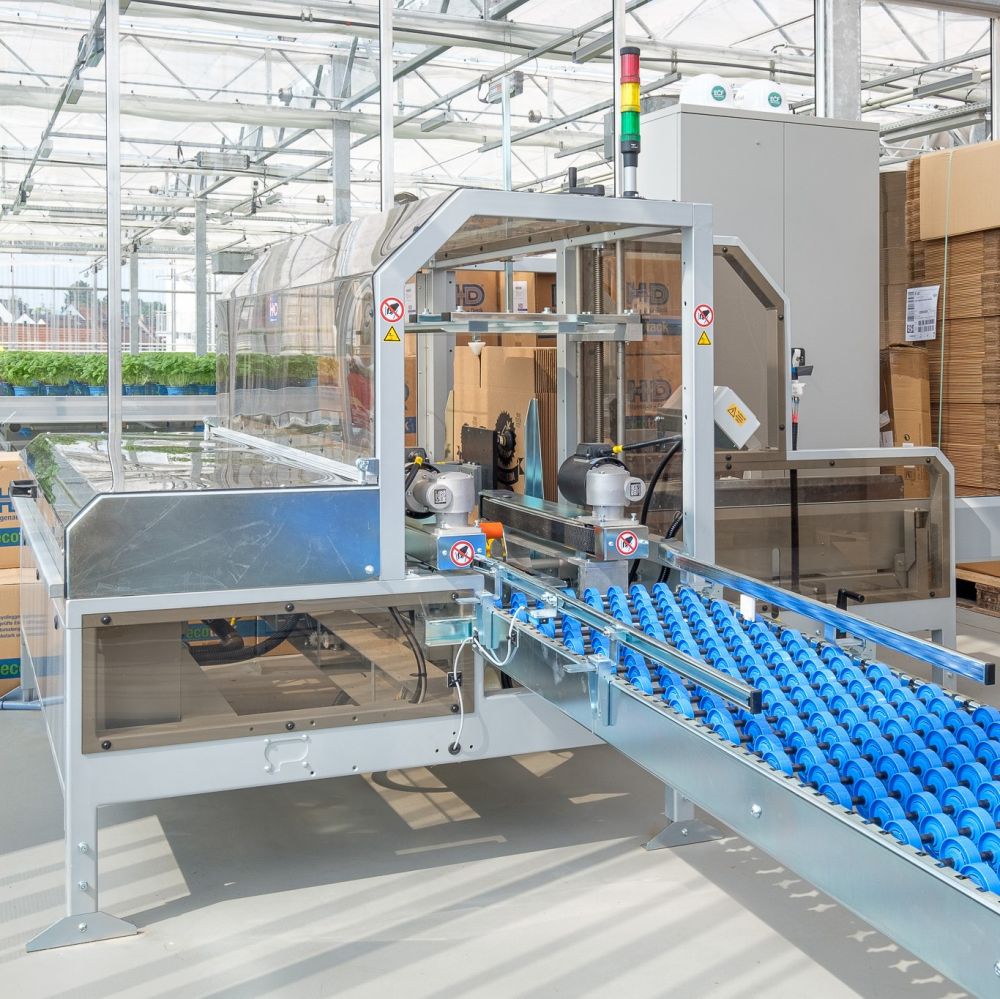

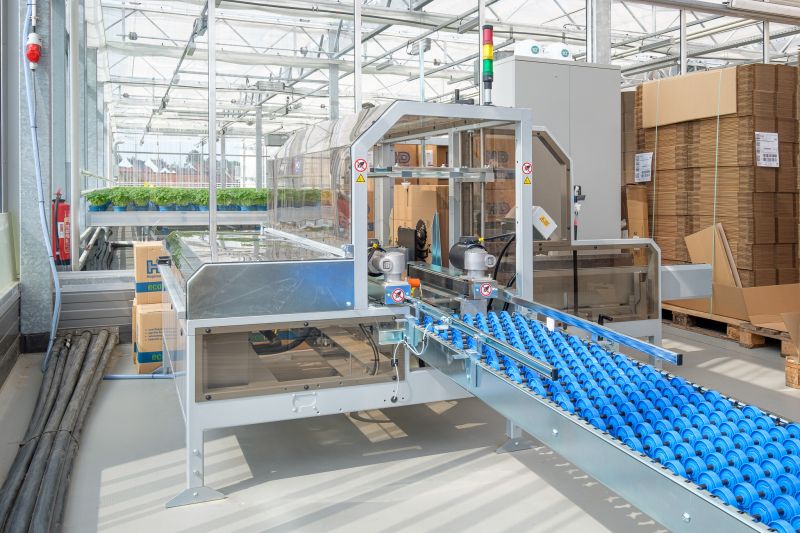

Anwendungsbeispiel 2: Kartonaufrichter für Aquaponik-Projekt bei REWE

Bei Aquaponik geht es um die umweltfreundliche Fischzucht in Verbindung mit wassersparender und pestizidfreier Kultivierung von Pflanzen. H+D hat für dieses umweltfreundliche Pilotprojekt einen vollautomatischen Kartonaufrichter integriert:

  • Sparsam: Mit nur 0,5 kW und 42 l Luftverbrauch pro Zyklus gehört der Kartonaufrichter der Serie BE zu den Energiesparern.

  • Schnell: Bis zu 1.200 Kartons werden pro Stunde vollautomatisch aufgerichtet.

  • Ökologisch: Der Bodenverschluss kann mit umweltfreundlichem PLA-Klebeband aus Maisstärke erfolgen.

  • Flexibel: Die Umstellung auf andere Kartonformate dauert weniger als 3 Minuten. Auch die Saugplatte kann bei großen Formatwechseln unkompliziert getauscht werden.

  • Robust und kompakt: Der Aufrichter arbeitet auch unter Gewächshausbedingungen zuverlässig und benötigt nur 6 qm Grundfläche.



Datenschutzeinstellungen

Youtube-Videos immer zulassen



Kartonaufrichter verschlanken Ihren Materialfluss. Sie sind Grundvoraussetzung bei großen Versandvolumen.

Automatisierung zwingt zur Disziplin und veranlasst Unternehmen mit steigendem Versandvolumen Ihr Kartonspektrum und Ihre Versandlogistik zu überdenken. Wir unterstützen Sie gerne mit einem Beratungsgespräch bei der Ausarbeitung eines modernen, ergonomischen und wirtschaftlichen Versandkonzepts. Kontaktieren Sie uns!

Fragen rund um Kartonaufrichter

Ihr Fachberater für Kartonaufrichter

Lothar Wohlhüter

Verkauf - Verpackungsanlagen
Tel. +49 8323 96600

E-Mail

Was ist ein Kartonaufrichter?

»Kartonaufrichter falten aus einem flachen Kartonzuschnitt einen fertig aufgerichteten Karton. Der Kartonzuschnitt hat in der Regel die weltweit gängige Standardstruktur Fefco 0201, d.h. der Karton besitzt 4 Laschen unten und 4 Laschen oben. Über pneumatische Sauger wird ein Kartonzuschnitt zunächst auf 90° aufgefaltet. Danach werden die 4 Bodenlaschen eingeklappt. Dies funktioniert über Pneumatik-Zylinder. Im letzten Schritt wird der Karton aus dem Kartonaufrichter ausgeschoben und dabei am Boden mit Selbstklebeband oder Heißleim verklebt. Hochleistungsaufrichter können bis zu 25 Kartons/Min aufrichten und verschließen.«

Welche Leistung haben Kartonaufrichter?

»Im Standard liefert H+D Kartonaufrichter mit einer Leistung von 10 Kartons/Min. Kapazitäten von 20 und 25 Kartons/Min können mittels technischer Upgrades erzielt werden. Diese Leistung ist aber immer abhängig von Kartongröße und Kartonqualität.«

Was kostet ein automatischer Kartonaufrichter?

»Preise für automatische Aufrichter beginnen bei ca. € 35.000,-- + MwSt. Darin enthalten ist ein Kartonmagazin für ca. 150 Flach-Kartons sowie ein Bodenverschluss mit Klebeband. Die Bedienung erfolgt über ein Siemens TouchPanel. Die Maschine kann mit einer Klebebandüberwachung, Klappenspreizern, Schnittstellen zu Leitrechnern, einer Füllstandskontrolle u.v.m. optional auf die jeweiligen Bedürfnisse angepasst werden.«

Welche Kartons lassen sich mit Kartonaufrichtern verarbeiten?

»Alle Kartons Typ FEFCO 0200, 0201, 0204 und Varianten daraus können mit H+D-Kartonaufrichtern verarbeitet werden.«

Wie lange dauert ein Formatwechsel bei einem Kartonaufrichter?

»H+D-Kartonaufrichter können innerhalb 3 Minuten auf ein neues Kartonformat eingestellt werden. Über Hand-Kurbeln sind das Kartonmagazin, die Antriebskassetten des Bodenverschließers, die Kartonhöhe und die Saugerposition einzustellen.«

Brauche ich automatengerechte Kartons für Kartonaufrichter?

»Ja, denn nur so können wir einen störungsfreien Betrieb garantieren. Automatengerechte Kartons sind maßhaltig, haben angeschrägte Stirnlaschen und einen geringen Recyclinganteil in der Oberdecke. Diese Anforderung betrifft nahezu alle vollautomatischen Verpackungsmaschinen.«

Kartonaufrichter mit Klebeband oder Heißleim-Verschluss am Boden?

»Ob Sie den Karton am Boden mit Klebeband oder Heißleim verschließen, ist reine Geschmacksfrage. Leimverklebte Kartons haben eine etwas höhere Verschlussfestigkeit und Diebstahlsicherheit, Heißleim-Aggregate sind jedoch teurer und wartungsintensiver. Die Abrolleinheiten für Klebeband arbeiten nahezu wartungsfrei und unkompliziert.«

Ab welcher Kartonanzahl macht ein Kartonaufrichter Sinn?

»Kartonaufrichter rechnen sich ab ca. 300 gleichformatigen Kartons pro Tag. Dann amortisiert sich die Anschaffung durch Arbeitszeitersparnis innerhalb 18 Monaten.«
