Wie funktionieren Vakuumheber für Kartons und Säcke?
Interview mit unserem Experten Uli Baldauf
Gesundheitsschonendes Arbeiten ist mehr als ein Privileg: es ist Grundvoraussetzung für hohes Leistungsvermögen über lange Zeit.
Inhaltsverzeichnis
» Das Wichtigste in Kürze
- Das Heben und Senken von Lasten erfolgt rein über Vakuum.
- Es kommt dabei zu einer vollständigen körperlichen Entlastung des Bedieners.
- Das Vakuum wird über Vakuumpumpen oder Ejektoren erzeugt.
- Für das seitliche Bewegen von Lasten werden Schwenkausleger oder Kranbahnanlagen eingesetzt.
- H+D-Vakuumheber sind sicherheitsgeprüft und arbeiten sehr sicher.

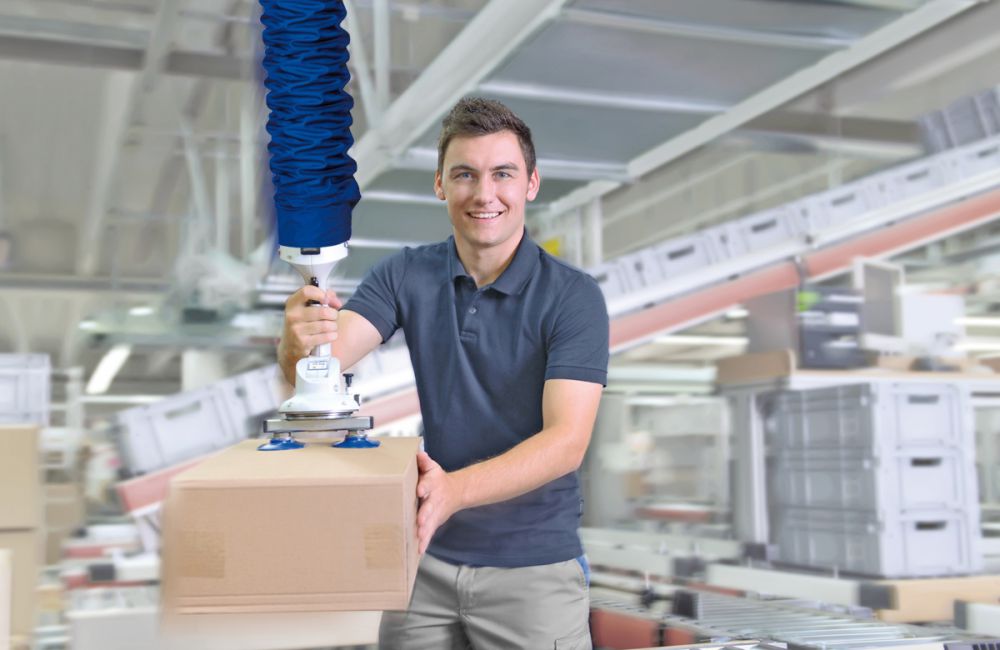

Funktionsweise von Vakuumhebern
Vakuumheber nutzen den Unterschied zwischen dem atmosphärischen Luftdruck, d.h. den normalen Umgebungsdruck, und dem im Hubschlauch erzeugten Unterdruck, um schwere Lasten sicher anzuheben und zu bewegen.
- Hierzu wird, ähnlich einem Staubsauger, die Luft zwischen Sauggreifer und Last abgesaugt, sodass ein Unterdruck (Vakuum) entstehen kann.
- Der äußere Luftdruck presst die Last anschließend fest an den Sauggreifer. Hier wird gerne von "ansaugen" gesprochen, wobei rein physikalisch allein der Druckunterschied zwischen dem normalen Umgebungsdruck und dem Unterdruck für den festen Zusammenhalt sorgt (Schritt 1).
- Dadurch, dass das Vakuum permanent aufrecht erhalten wird, führt der entstehende Volumenstrom zu einem Zusammenziehen des Hubschlauchs. Dadurch wird die Last gehoben (Schritt 2).

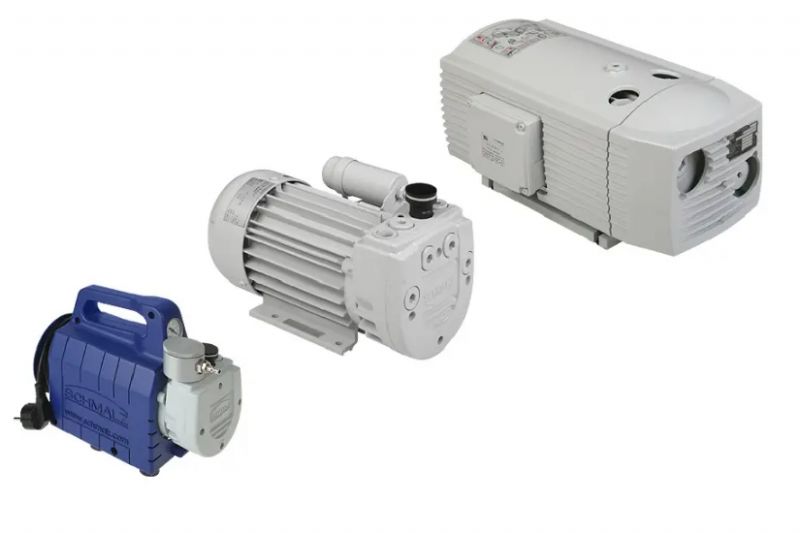

Wie erfolgt die Vakuumerzeugung?
Elektrische Vakuumpumpen erzeugen ein kontinuierliches Vakuum und eignen sich auch für raue Oberflächen sowie mobile Anwendungen. Pneumatische Ejektoren erzeugen mithilfe des Venturi-Prinzips ein Vakuum und werden vor allem bei kleineren Lasten eingesetzt.
- Elektrische Vakuumpumpen: sie sind der Standard und erzeugen ein kontinuierliches Vakuum. Sie sind stark genug, um Fehlluft z.B. bei rauhen Oberflächen zu kompensieren. Für den mobilen Einsatz werden diese auch akkubetrieben angeboten.
- Pneumatische Ejektoren: sie werden bei kleineren Lasten eingesetzt, wobei das Vakuum durch das Venturi-Prinzip gebildet wird. Hier strömt Luft durch ein verengtes Rohr. Dadurch nimmt seine Strömungs–Geschwindigkeit zu und der Druck fällt ab: Vakuum entsteht.

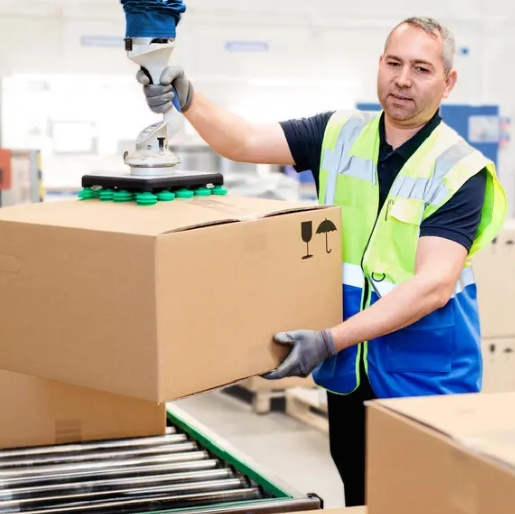

Wie halten und bewegen Vakuumheber ihre Last?
Nach Aufbau des Vakuums wird die Last sicher angehoben und durch automatisches Nachpumpen zuverlässig gehalten. Die horizontale Bewegung erfolgt je nach benötigtem Arbeitsradius über Schwenkausleger oder Kranbahnsysteme.
-
Ist das Vakuum einmal aufgebaut, wird die Last zuverlässig gehalten und der Hubschlauch zieht sich zusammen. Die Last wird angehoben. Dabei wird kontiunierlich nachgepumpt, damit das Vakuum auch bei Fehlluft konstant hoch bleibt.

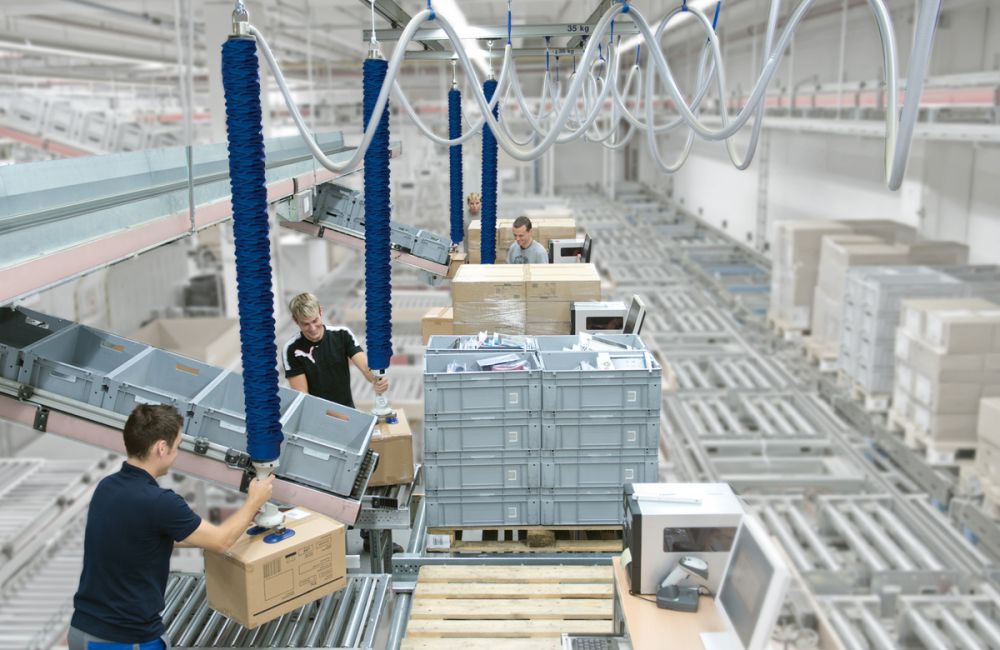

- Die seitliche Bewegung der Last erfolgt über über Schwenkausleger, die an einer Säule oder an der Hallenwand befestigt werden. Ist ein größerer Bewegungsradius notwendig, wird ein Kranbahn-System an der Gebäudedecke montiert.

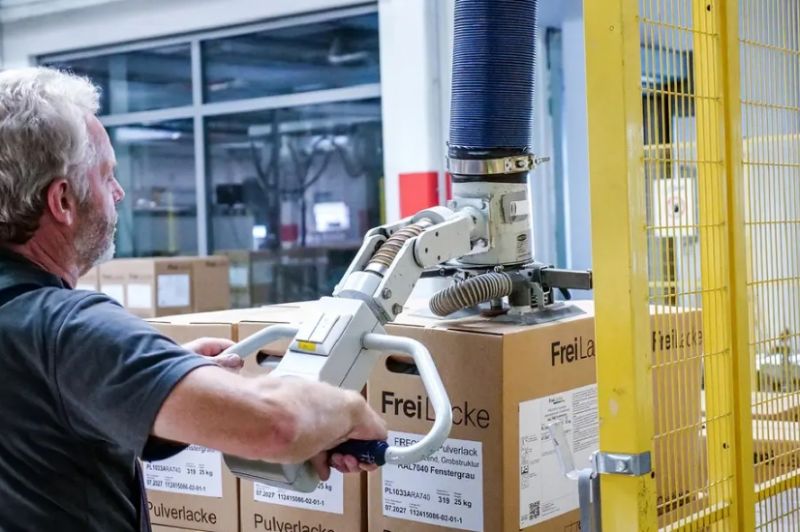

Wie lösen Vakuumheber ihre Last?
Das kontrollierte Absetzen der Last erfolgt durch gezielte Belüftung des Hubschlauchs über ein Bedienventil. Die Last bleibt bis zum vollständigen Absenken sicher mit dem Greifer verbunden, wodurch ein unbeabsichtigtes Lösen ausgeschlossen ist.
- Ist der Abgabepunkt der Last angefahren, kann diese kontrolliert abgesetzt werden. Das Absenken der Last erfolgt über das Öffnen eines Ventils mittels Bedienhebel. Dabei strömt Umgebungsluft in den Hubschlauch ein. Der Hubschlauch steckt sich, die Last wird abgesetzt.
- Wird das Ventil so lange geöffnet, bis der Luftdruck im Hubschlauch identisch ist mit dem Umgebungsdruck, löst sich die Verbindung zwischen Greifer und Last.
- Aus physikalischen Gründen ist ausgeschlossen, dass der Greifer vor dem Absenken seine Last verliert.
Wie sicher sind Vakuumheber?
H+D-Schlauchheber gewährleisten durch integrierte Sicherheitsmechanismen einen zuverlässigen Schutz vor unbeabsichtigtem Lastabfall. Sie erfüllen die geltenden Sicherheitsvorschriften und gewährleisten auch bei Stromausfall eine sichere Lastaufnahme.
-
H+D-Schlauchheber sind für einen sicheren Betrieb ausgelegt. Ein reaktionsschnelles Rückschlagventil verhindert ein unbeabsichtigtes Abfallen der Last.
-
Selbst bei Stromausfall wird sichergestellt, dass die Last über eine gesetzlich vorgeschriebene Mindesthaltezeit von 5 Minuten sicher gehalten wird.
-
Alle Geräte erfüllen die geltenden Unfallverhütungsvorschriften gemäß BGR/BGV 500 und bieten somit ein hohes Maß an Betriebssicherheit.
